走进itc的LED生产工厂，

可以看到每位员工手上都戴着一条金属手链

——这就是静电手环。

它可以完全隔绝人体产生的静电对LED的影响，

作用不容小觑。

今天小i就带着大家一起来了解下

静电放电对LED造成的危害↓↓↓

图片在半导体产业中有超过10%的产品失效的原因被归咎于静电放电（ESD）影响，产品被静电打穿、烧毁、劣化、破坏的情况是常导致产品发生问题的主要原因之一。静电放电破坏主要是电子组件或系统在制造、生产、组装、测试、搬运等过程中，静电会累积在人体、仪器，甚至电子组件本身，这些物体间的相互接触，形成了一种放电路径，使得电子组件或系统遭到静电放电的永久性破坏，从而给LED生产带来巨大的困难。

众所周知，LED驱动IC是整个显示屏的心脏，驱动IC的寿命直接决定了显示屏的寿命。心脏受损，显示屏必然出问题。因此itc在IC的静电防护上下足功夫，PCB板边全部用GND包围，增加了ESD防护电路，连接设备的外壳，或直接接地，优化了算法，让ESD保护具有快的响应时间，低的钳位电压，承受ESD的重复作用而不受损。

▲LED 驱动IC被静电破坏后，显示半导体组件严重受损

根据静电带电体及其对集成电路IC放电的方式不同，静电放电现象分为下列两类：

👉 人体放电模式 (Human-Body Model, HBM)

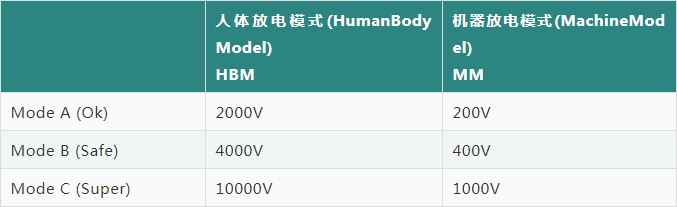

集成电路产品的ESD规格如下表所示。一般商用规格的集成电路产品至少要有人体放电2KV,MM 200V 的防护能力。

01 人体放电模式

人体放电模式(HBM)的ESD是指因人体在地上走动摩擦或其他因素导致人体累积了静电，此时接触到IC，人体的静电会经由IC的脚(pin)进入IC内，再由IC放电到地上，如图所示。此放电过程会在短到几百毫微秒(ns)的时间内产生数安培的瞬间放电电流，电流会把IC内的组件烧毁。对一般商用IC的2-KVESD 放电电压而言，其瞬间放电电流的尖峰值大约是1.33安培。

02 机器放电模式

机器放电模式（MM）ESD是指机器(例如机械手臂)本身累积了静电，碰触到IC时，静电便经由IC的pin放电，其等效电路图如图所示。

因为大多数机器都是用金属制造的，其机器放电模式的等效电阻为0Ω，但其等效电容定为200pF。由于机器放电模式的等效电阻为0，故其放电的过程更短，在几毫微秒到几十毫微秒之内会有数安培的瞬间放电电流产生。

虽然人体放电的电压2KV 比机器放电的电压200V大，但是200V机器放电的放电电流却比2KV人体放电的放电电流大得多，因此机器放电模式对IC的破坏力更大。

如图200V机器放电的放电电流波形有上下振动的情形，是因为测试机台导线的杂散等效电感与电容互相耦合而引起的。

▲人体放电模式(2KV)与机器放电模式(200V)放电电流的比较图

静电破坏轻则导致若干IC失效，重则导致整个电子系统提早老化，可靠度降低，或是马上起火爆炸。

一颗IC的ESD耐压能力的定义为其所有pin脚的最低耐受电压值，为了避免静电破坏造成的危害，itc所选用的IC具备人体放电模式3.5KV的耐受能力，并通过控制生产环境和一系列有效措施达到静电防护的效果和目的，多重静电防护模式确保LED生产过程的绝对完善与安全，保障每件产品的高品质输出与使用，让LED显示屏在客户手中发挥出最大的价值。

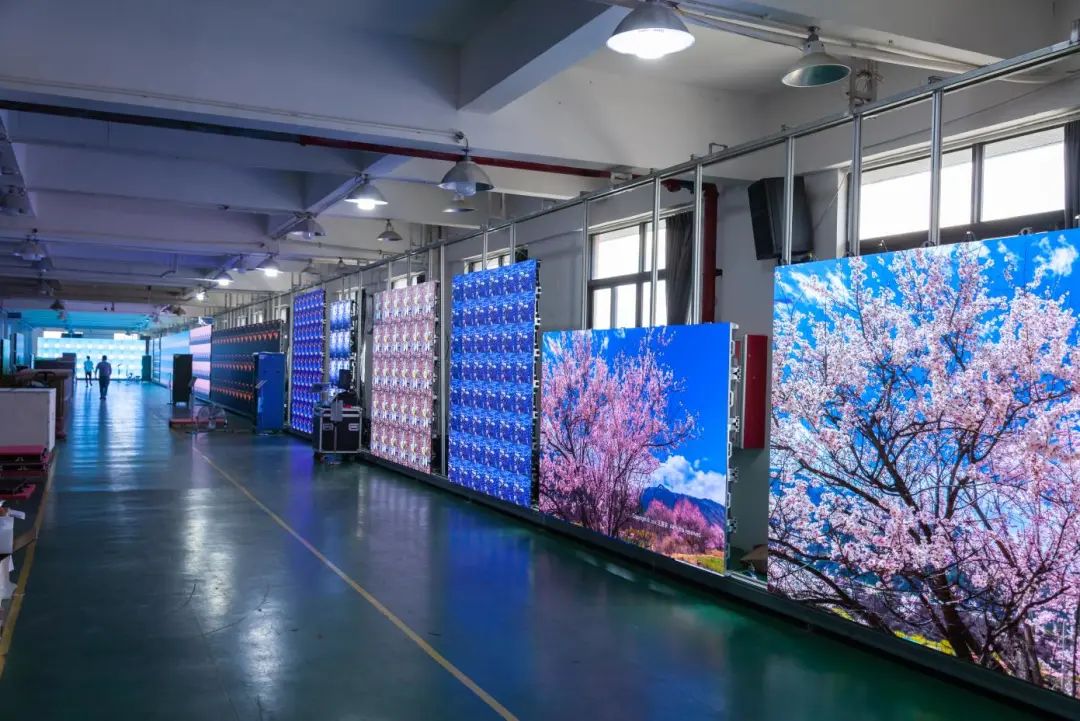

静电防护只是itc小间距LED生产管控中的一环，在整个生产过程中，itc始终围绕高品质、高规格、高标准层层把关，排除各种生产与品质隐患，确保输出的每块显示屏无瑕疵、无损坏，为客户的视觉观感提供最佳呈现工具，带来震撼立体、全景沉浸的视觉盛宴！
