和所有柔派系列手机用户画风不一样的是，他的折叠屏手机，是用来做CG视频特效研发使用的。就是这种弯折的户外大屏幕上，看起来栩栩如生有3D感的视效。 ▼

东京新宿街头，建筑物上的屏幕中出现一只巨大的猫咪

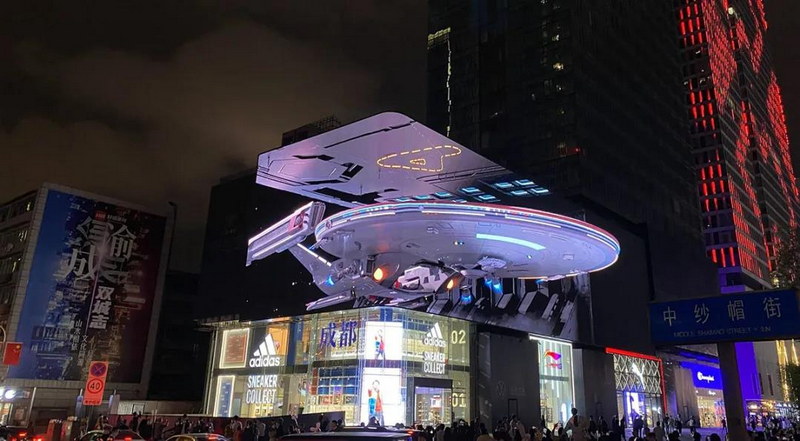

成都太古里，著名的“裸眼3D大屏”

发现没，这些屏幕其实就像外折90°的折叠屏手机……

NeroBlack买了折叠屏手机测试后觉得非常合适，而接下来，接触到了RoKit柔性开发套件后，又打开了更开阔的创意世界。

我们来看看他的“研发过程”吧！▼

我个人从属于影视特效制作行业，主要涉及流体模拟类CG特效制作的项目，目前有一些新领域待开发，如：户外曲面屏、异形屏的流体特效表现。

这有别于以往平面视频的制作流程，更多要考虑曲面、尤其是90°曲面在特定视角（如斜侧45°+仰视）所展现出来的三维透视感。

纯粹靠想象很难做出合适的CG视频，就算是去购买曲面屏，户外的那种LED太过巨大，没办法在工作室房间内直接测试实际显示效果，这一直是一个头疼的问题。

流体特效特殊屏设计1

流体特效特殊屏设计2

冥思苦想之后，突然冒出一个灵感：有没有可以向外折叠的柔性屏手机模拟曲面屏？

搜索了一下目前很多柔性屏手机是向内对折的，并不适合向外对折的需求。但很幸运，我发现柔宇的手机是可以向外弯折的，而且也看到柔宇科技在柔性屏领域的各项技术发布会，所以就下单了一台二手柔宇柔派一代手机（因为资金有限且不知效果如何），随后做了一些曲面屏的特效畸变测试，算是比较成功，基本满足预期要求，部分细节（比如屏幕边缘对齐位置，视频边界处理等）可逐渐优化。

柔派1代手机测试流体计算显示

柔宇科技在得知我的需求以后提议可以使用Rokit柔性开发套件，这是专门针对柔性屏应用开发者及硬件玩家提供的一系列硬件集合（包括：柔性屏、柔性传感器、开发主板、HDMI转接板等）。

于是，我收到了RoKit柔性开发套件。打开快递后发现是一个密码锁箱子，非常气派！▼

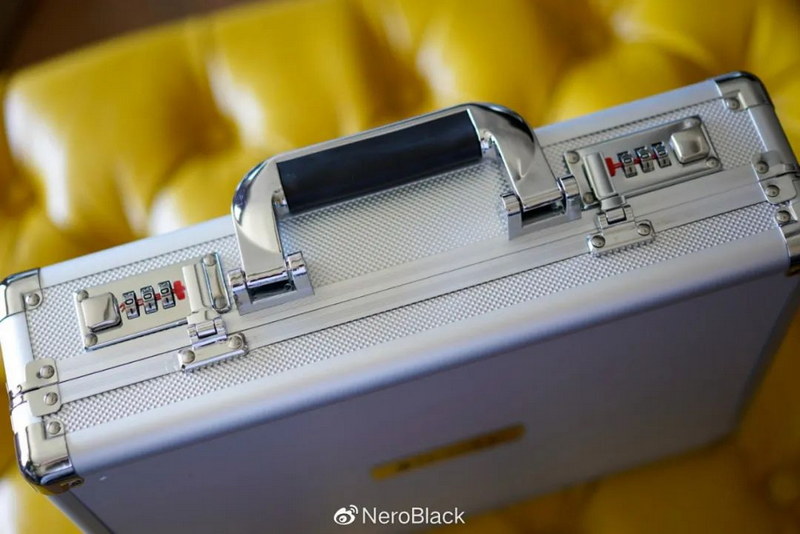

RoKit手提箱锁部构造

RoKit手提箱侧面

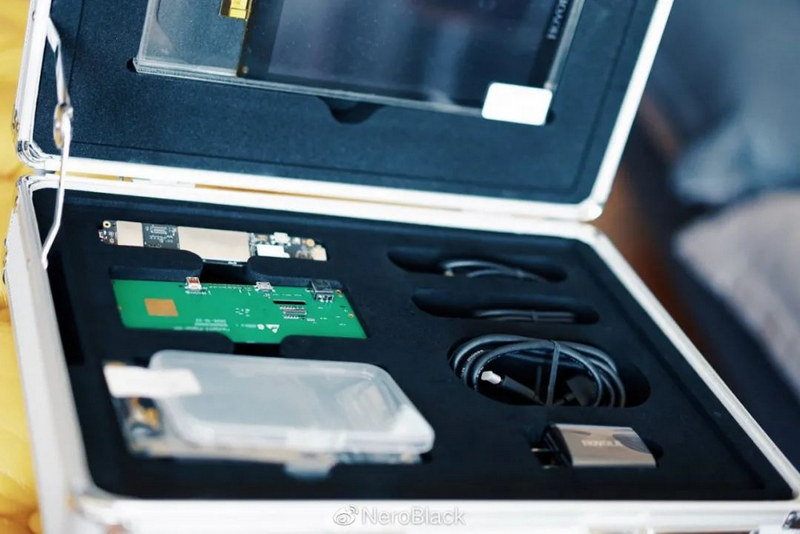

RoKit开箱

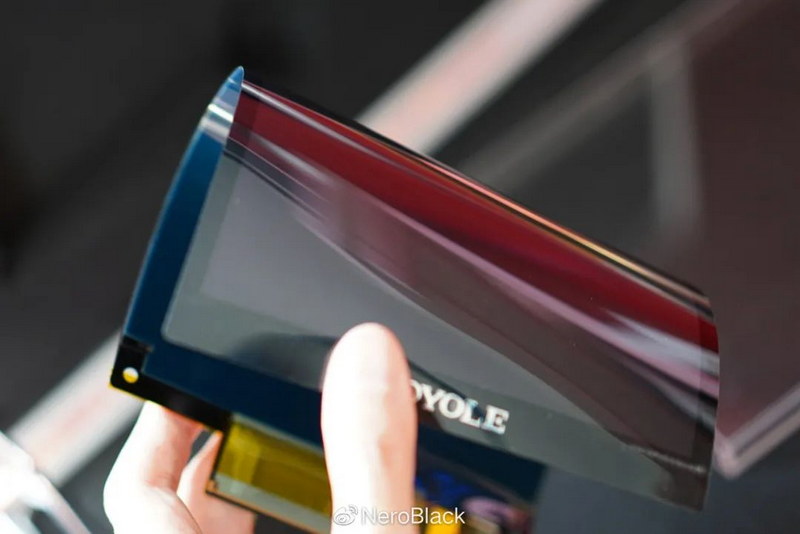

柔性显示模组

柔性显示模组

插上电源并与计算机显卡连接后可以立即被识别为显示器2（分辨率为1920*1440），所制作的CG特效视频只要尺寸匹配就能直接使用播放器播放，不需要像以前必须先上传到手机、再用相应的视频APP播放的流程，省去了很多“中间环节”，大大提高工作测试效率。

最关键的，它不像手机只能在固定位置弯曲，几乎可以在所有位置进行横向弯曲，比如5:5（正中央）、3:7、4:6甚至2:8的位置弯折，这样就对非正中央弯曲的需求提供了更多测试的可能性。

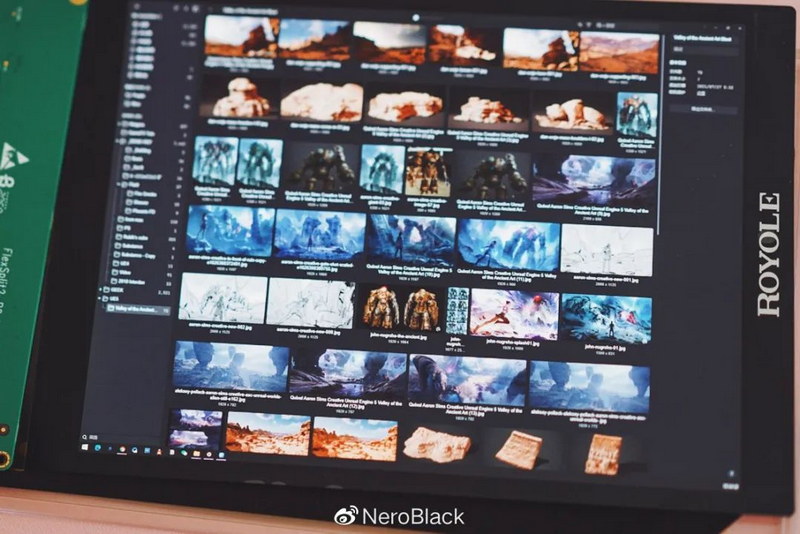

分辨率1920*1440显示

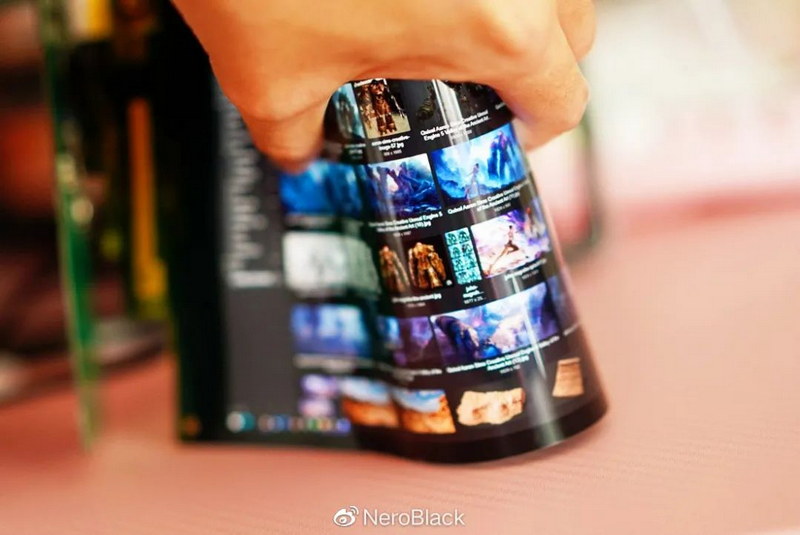

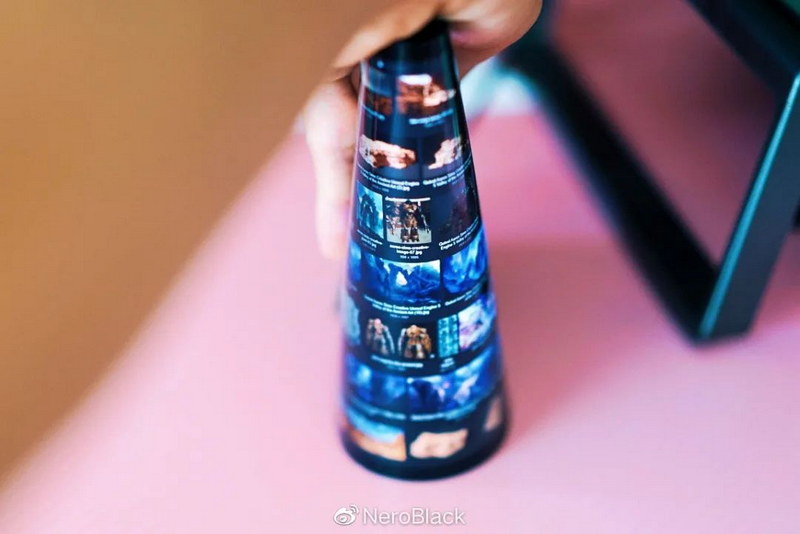

柔性屏弯折测试

柔性屏弯折测试

我希望做的是正中弯折、角度为90°的L型屏幕效果，现在遇到一个新的头疼问题：没有固定支架（我也不能一直用手撑着屏幕）。

咨询了一些亚克力定制、金属定制的店，成本都太高，动辄成百上千。即使定做，如果不进行几次测试，未必定制出来就是想要的结果。

一番周折，最后决定着“自己动手、丰衣足食”：自己建模，然后3D打印（当然，因为没有3D打印机，最终选择在网上找一些店铺打印，节省成本）。

「使用Houdini建模」

是的你没看错，是使用Houdini这个“特效软件”进行建模，因为更加程序化，易于在保证相互数学逻辑关系的情况下进行各项参数调节。

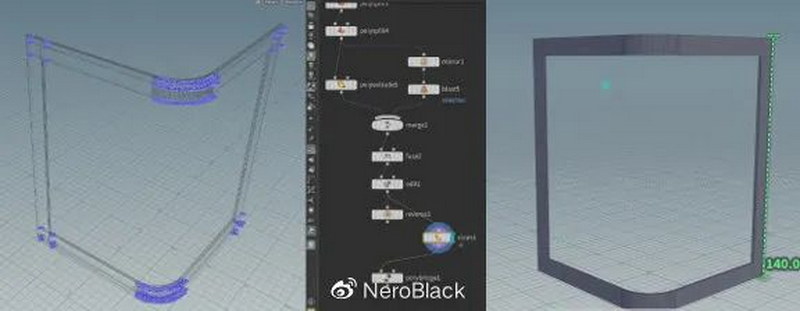

第一版柔性屏支架建模设计

「第一版」

失败。因为只考虑了尺寸和形状，而忽略了实体受力（树脂材料两边太薄导致过于柔软、“头重脚轻”，最后折断）：

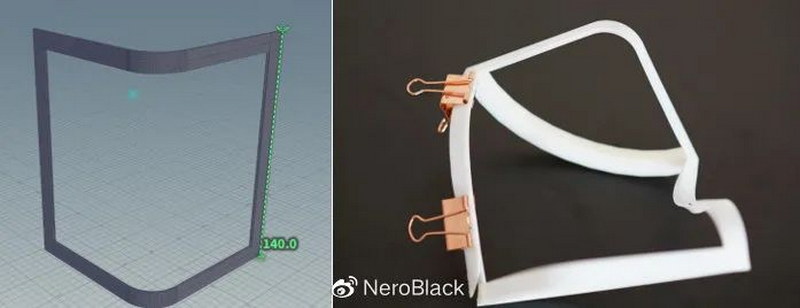

第一版柔性屏支架设计与3D打印

「第二版」

在第一版的基础上进行了加固，但是没考虑到柔性屏自身弯折后的厚度与硬度、一旦弯曲就进不去，而且因为背板设计太大，又浪费了很多钱（3D打印是根据重量来收费的，而不是“难度”），心疼。

第二版柔性屏支架建模设计

第二版3D打印柔性屏支架

「第三版」

近乎成功，且节省了原料，但是屏幕插入的缝隙还是差了0.5毫米（专门多设计了一个“盖子”但最后没用上）。

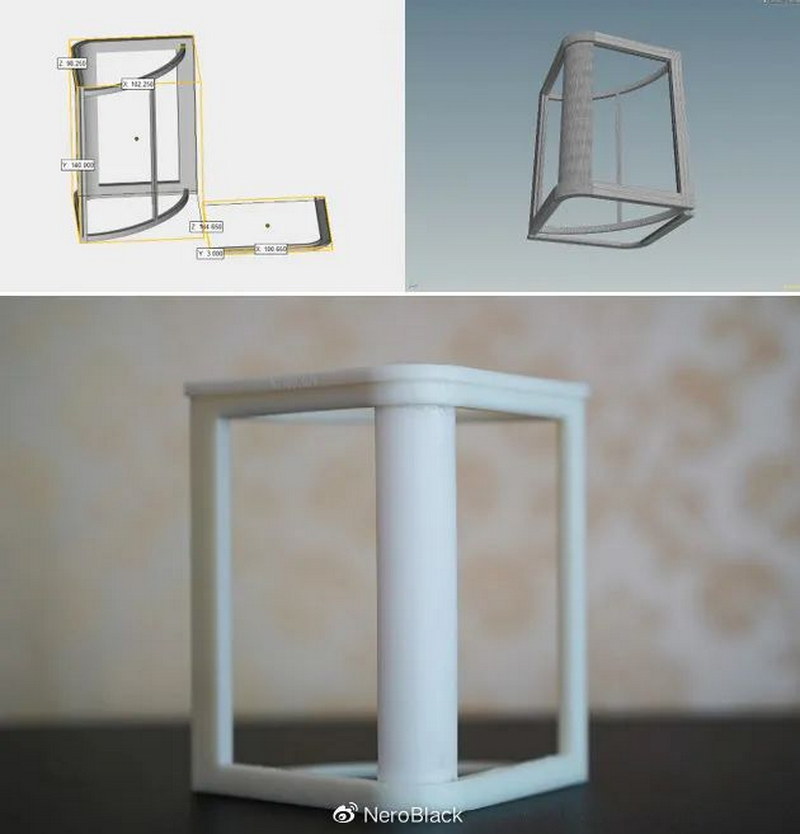

第三版柔性屏支架设计与3D打印

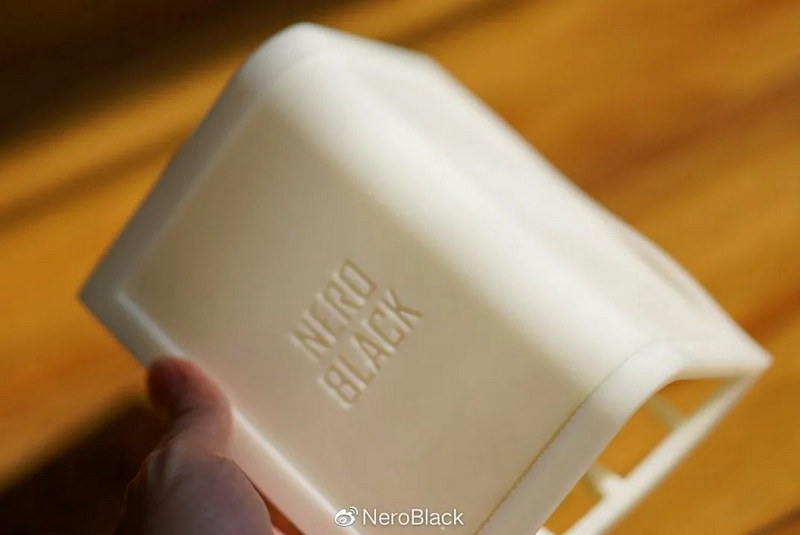

「第四版」

终于完成，可以顺利地把柔性屏放进去了！（当然也有一些小问题：3D打印有一些“毛刺“，间距太近的两片挡板中间会产生很多”阻碍“，需要手动磨平，很像打印手办那种后期处理的感觉）

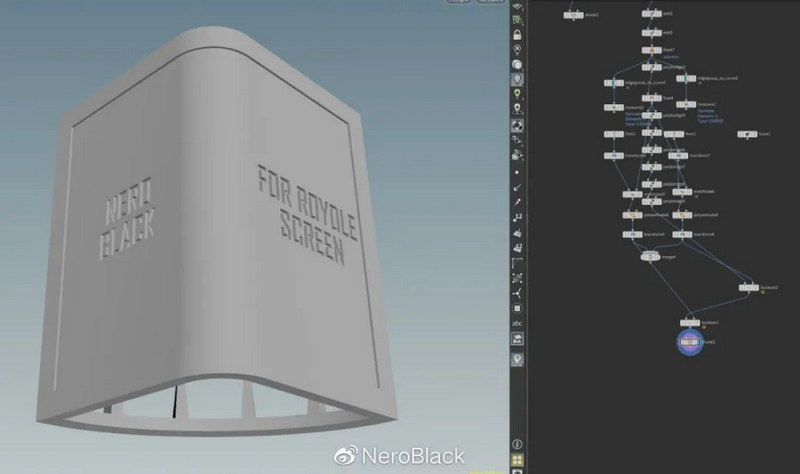

第四版柔性屏支架设计与3D打印

「流体制作」

接下来就是流体特效制作（Phoenix FD for Maya），三维容器根据柔性屏的尺寸进行了一比一的建模，所以模拟也完全对应得上，流体特效制作我还是比3D打印更有经验一些：

Phoenix FD for Maya制作流体特效

基于曲面渲染与上屏测试（使用的是柔宇1代手机，这个环节是在3D打印支架还没有完成的过程中进行的，大概是第二版到第三版3D打印之间的那段时间，因为手机算是有一定的支撑结构能力）

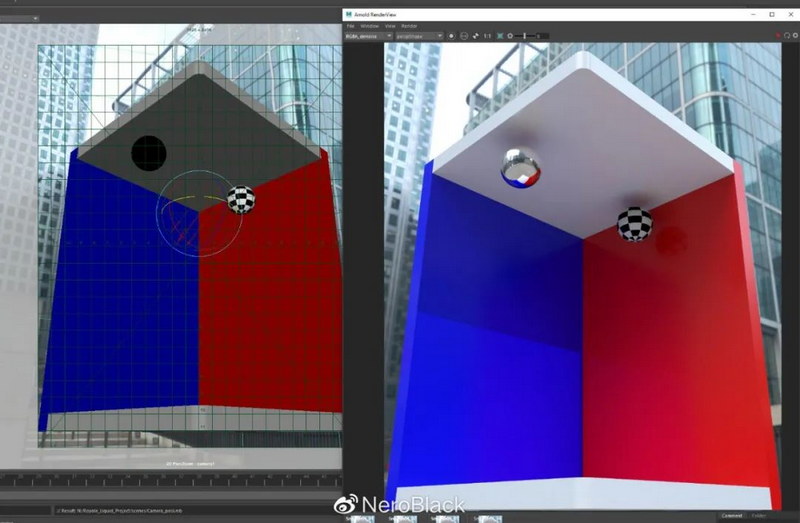

三维阶段测试

柔派1代手机测试

「最终上屏测试」

基于曲面渲染与上屏测试（使用的是柔宇1代手机，这个环节是在3D打印支架还没有完成的过程中进行的，大概是第二版到第三版3D打印之间的那段时间，因为手机算是有一定的支撑结构能力）

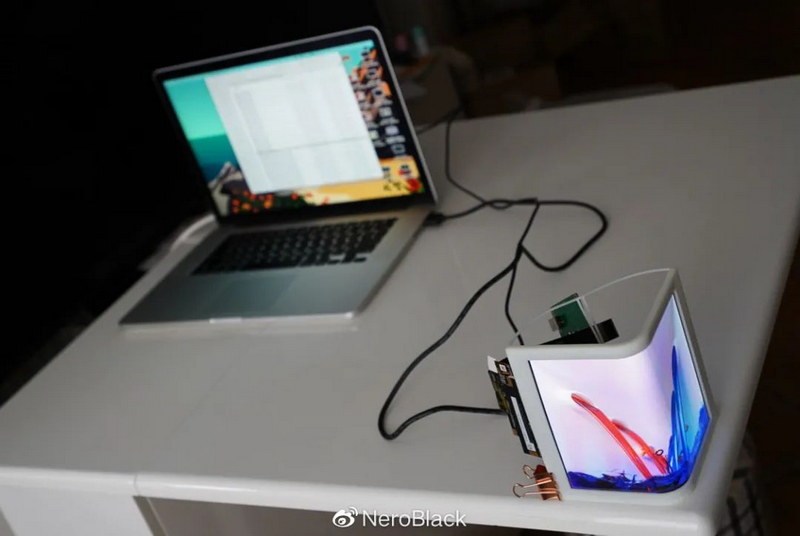

使用MacBook Pro 2014作为“播放设备”

大功告成！

柔宇

用柔性屏实现裸眼3D！资深视觉特效专家NeroBlack用柔宇RoKit柔性开发套件制作了演示装置，视频为流体容器测试效果 #RoKit #柔性屏

柔宇柔性屏演示流体容器测试效果

「总结」

这次曲面屏流体特效测试虽然过程比较“曲折”，但也从中吸取了很多宝贵的经验，比如：

1.   曲面弯折角度与弧长需要精确计算（Rokit最大弯折R20）

2.   屏幕弯曲后实际状态会与非弯曲状态下稍有不同

3.   3D打印建模需要考虑的各种因素（材质硬度、力学结构、3D模型如何连接支撑）

4.   3D打印成本（价格主要基于重量、材料，而非模型“难度”）

5.   三维可视角度换算等CG与实体交互配合的经验
