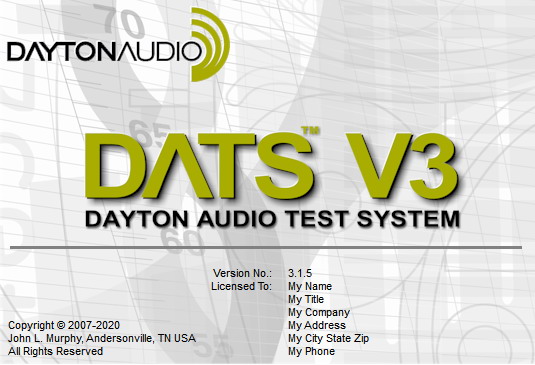

一、确认当前软件最新版本
目前最新的软件版本是 3.15
二、测量前校准仪器
测量前,请先按照校准指南的教程对DATS V3进行校准。
具体操作步骤,请参看《DATS V3 校准指南》
三、DATS V3测量技术说明
电阻器,电感器和电容器的测量采用独特的自适应测量程序,以确保高度精确的测量。在许多频率下测量R,L和C值,然后识别最准确的数据并用于获得最终值。这样就可以对电阻器,电感器和电容器及其扩展参数进行高度准确且可重复的测量。
四、测量电容
增强型电容器测量:新的电容器测量模块不仅仅是测量电容器的值,现在包括测量电容器的等效串联电阻(ESR)、损耗因数(DF)、品质因数(Q)和损耗角(δ)。分别在三个不同的频率测量:120Hz、1kHz和10kHz。

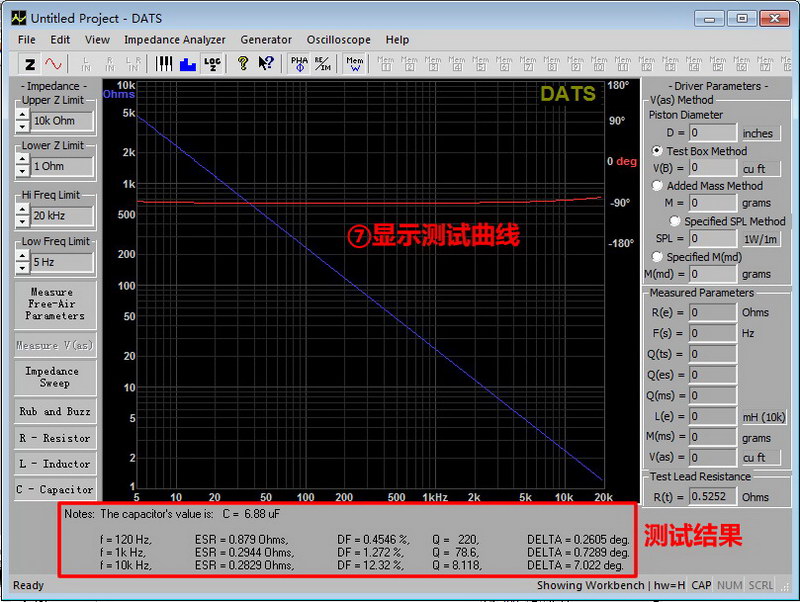

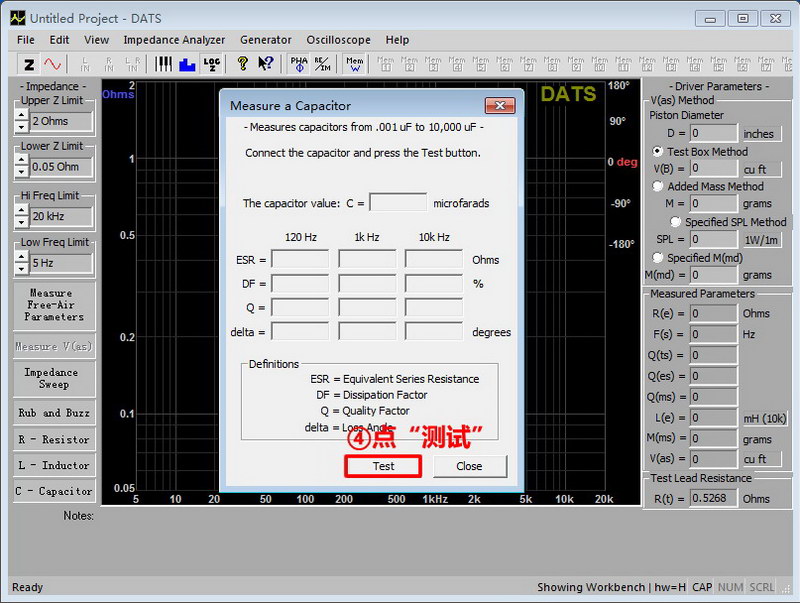

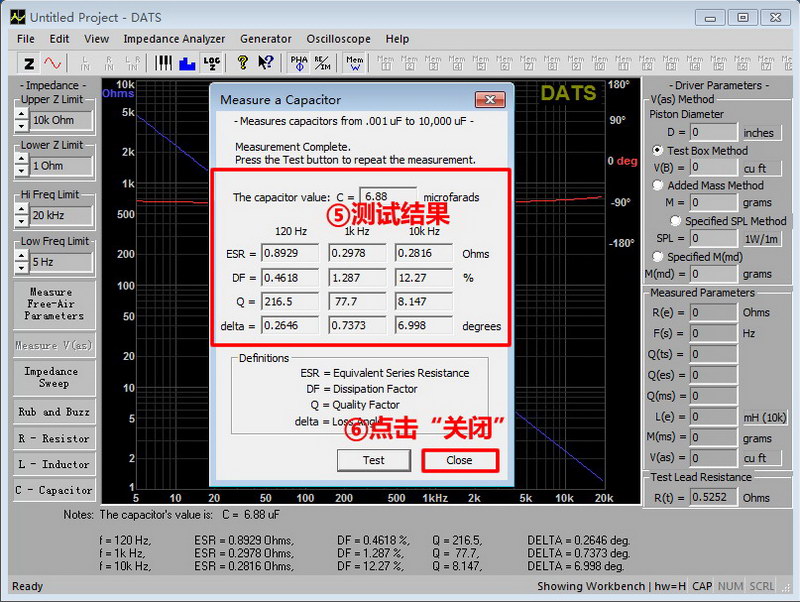

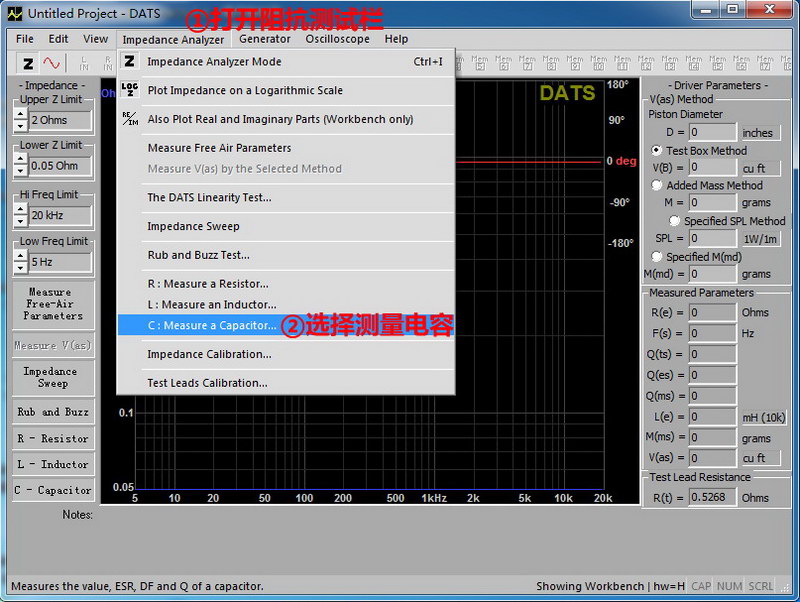

操作步骤
五、测量电感
除了电感值外,还测量了电感的直流电阻。
可测量的电感值范围是0.05mH~100mH

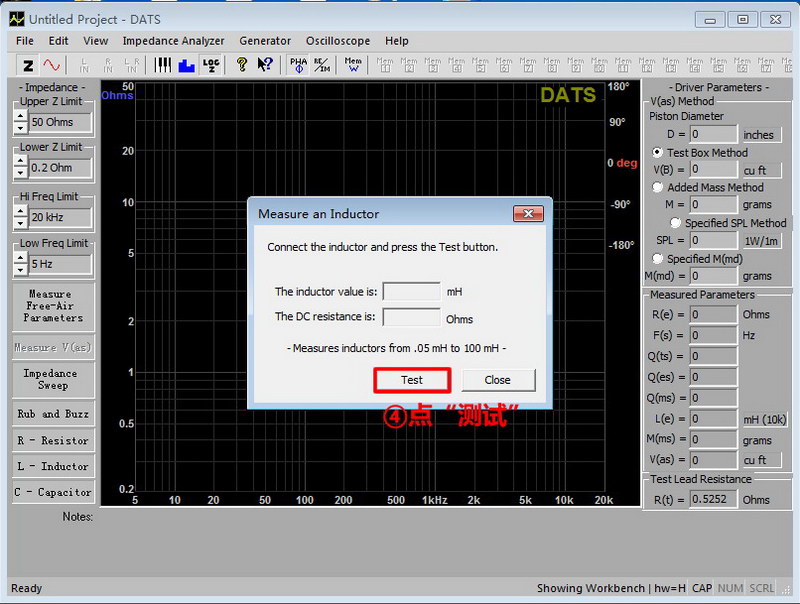

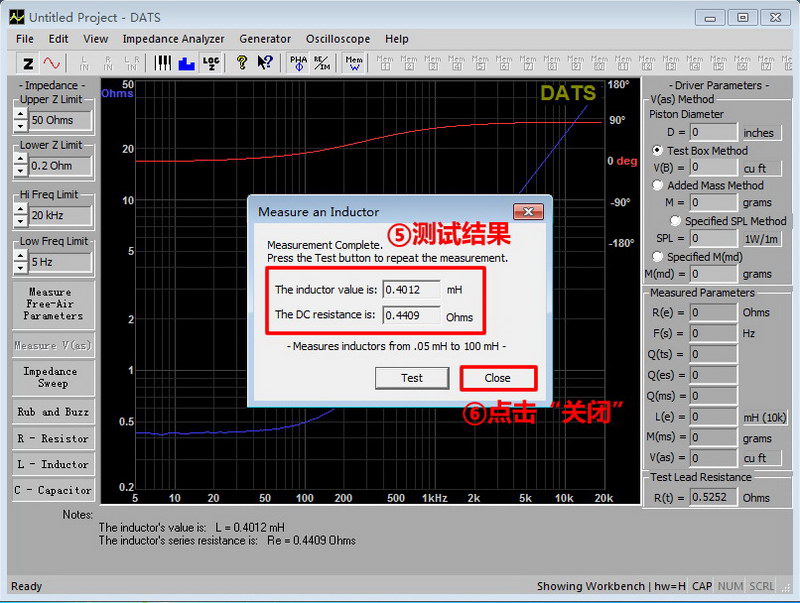

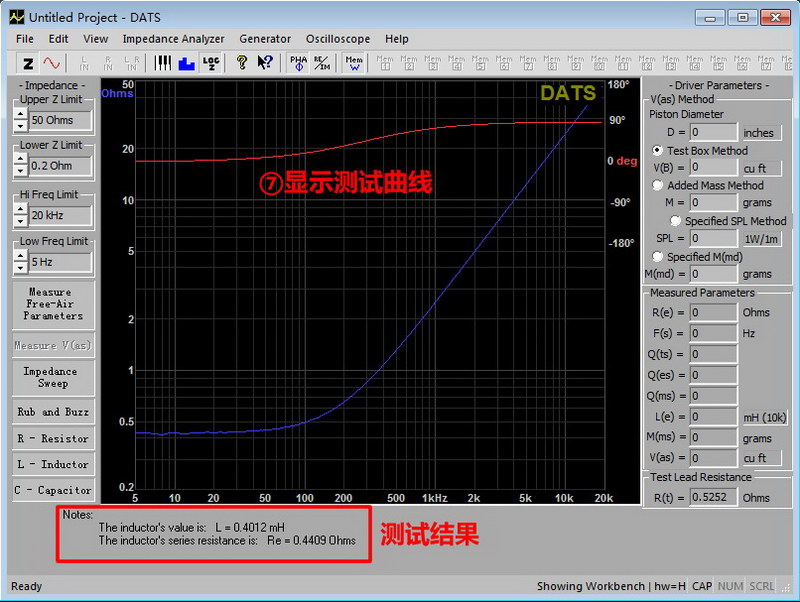

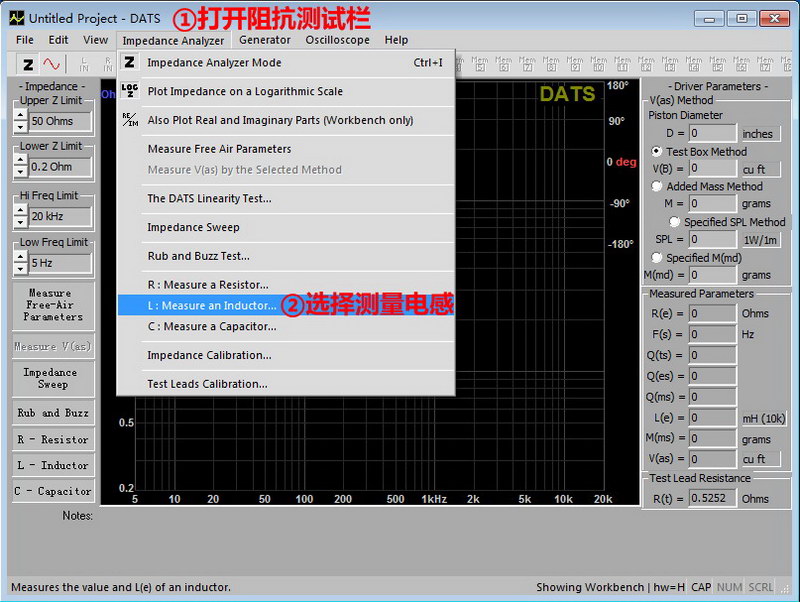

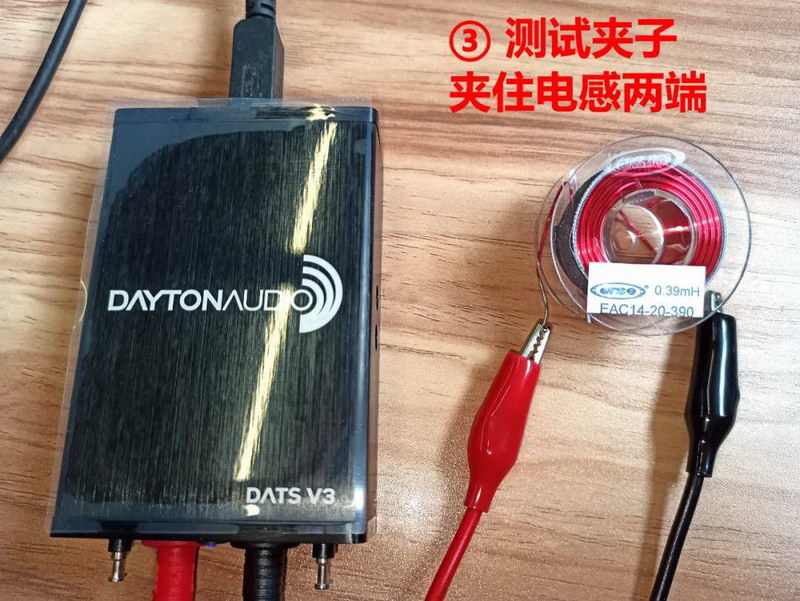

操作步骤
六、测量电阻
可测量的电阻值范围是 0.005Ω~10000Ω

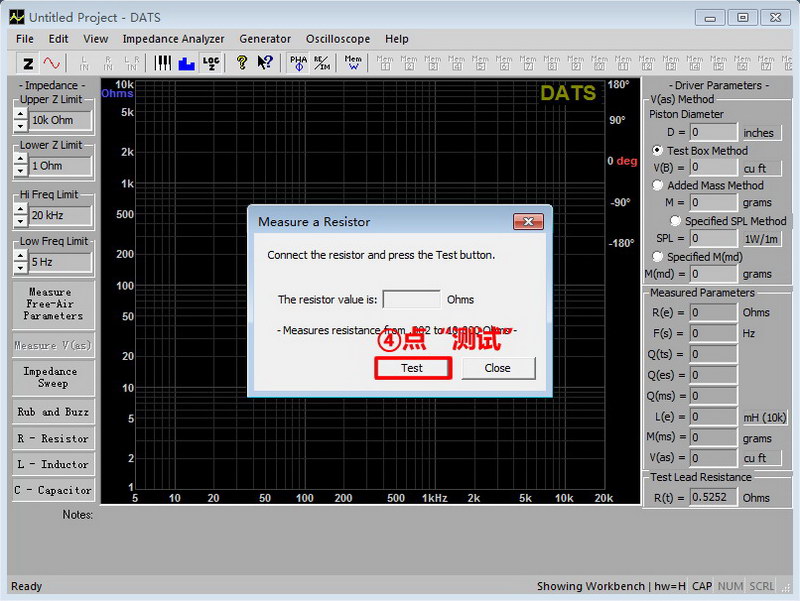

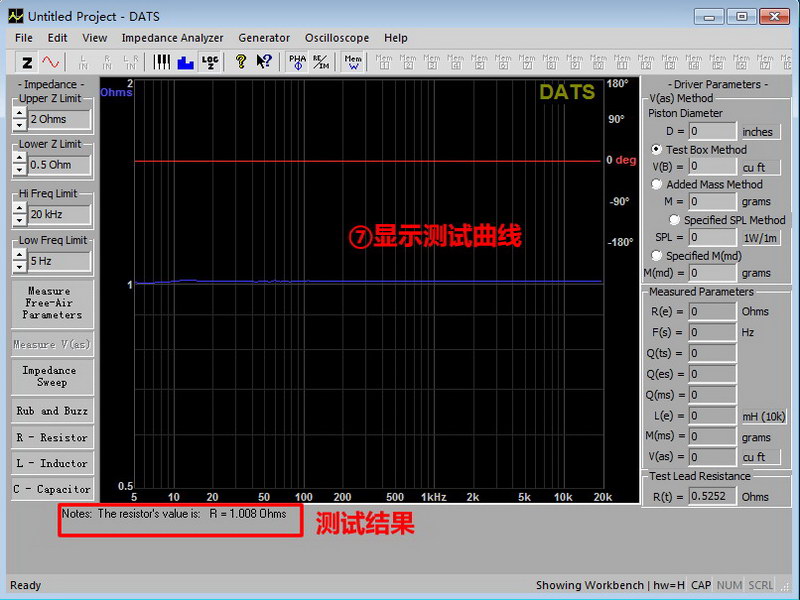

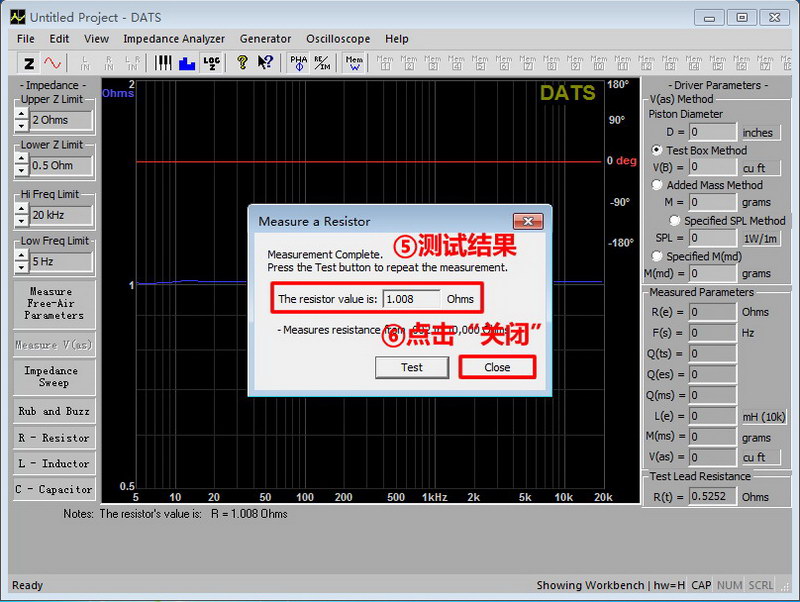

操作步骤
