《DATS V3 校准指南》
一、确认当前软件最新版本
目前最新的软件版本是 3.15
二、安装DATS软件
找到名为“DATS_V3.15_setup.exe”的文件。双击文件以启动安装过程。按照屏幕上的说明完成软件安装。安装完成后,先不要启动DATS软件。
三、首次启动/更换USB接口的设置
通常情况下,DATS V3软件会自动检测DATS硬件,使用默认设置,不需要进行任何调整。但是,如果有问题,这些是您应该验证的设置。本指南假设您使用的是DATS V3软件和DATS V3硬件。
1、确保选择了正确的硬件设备。

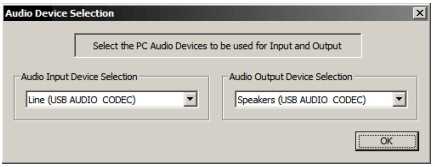

在“Edit”菜单下查看,然后打开“Audio Device Selection”对话框。确保输入和输出均选择“ USB AUDIO CODEC”,如下所示。
2、检查USB端口设置,以验证44.1 kHz下的2通道输入。验证输入级别。

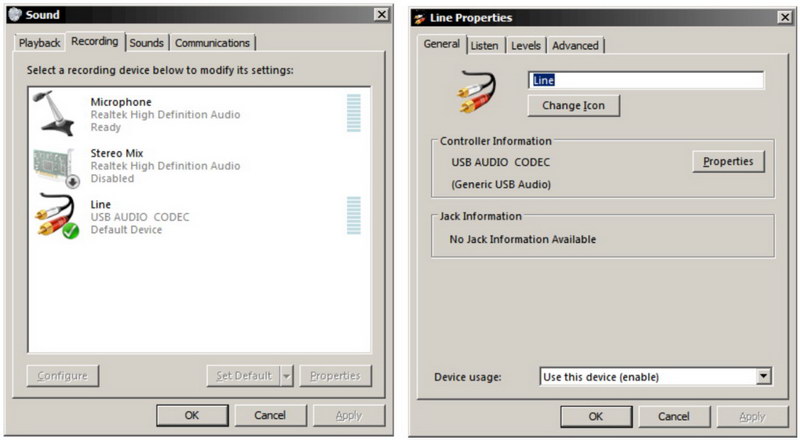

从Windows的“开始”按钮中选择“控制面板/声音”。声音控制面板打开后,选择“录音”选项卡,如下所示(左)。接下来,双击线路设备“ USB AUDIO CODEC”以打开如下所示的“属性”窗口(右)。
切换到“高级”选项卡,然后选择“ 2通道,16位,44100 Hz(CD质量)”,如下所示(左)。现在单击“应用”。接下来,选择“级别”选项卡,并确保将级别设置为最大,如下所示(右),并且不要设置静音。DATS在1通道输入或44.1 kHz以外的采样频率下将无法正常运行。
单击一次“确定”按钮以关闭“属性”窗口,然后再次单击“确定”以关闭声音控制面板。
3、将Windows的音量控制调到最大。

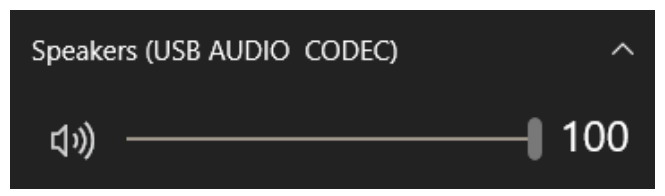

从任务栏中,将Windows主音量控制调至最大。
完成以上设置,开始进行校准。
四、启动软件
从开始菜单/桌面/其它快捷方式,启动软件。
五、硬件版本号确认
由于第一批生产的DATS V3硬件和随后生产的硬件之间有一些更改,需要用户选择正确的硬件版本。为了在全阻抗范围内实现精确的校准,软件的选择是必要的。
1、如果你使用的是最新版本的DATS V3硬件,则其底部印有修订字母“H”,在安装DATS V3.1.5软件后,用户通常不需要做进一步操作。
DATS V3 Rev G和Rev H硬件的识别方法
如果您的DATS V3硬件单元的底部没有修订字母”H“,请按照以下步骤确定您拥有的硬件版本。Rev G装置的侧面有空的螺丝孔,并且螺丝孔没有沉孔。(如下图所示)

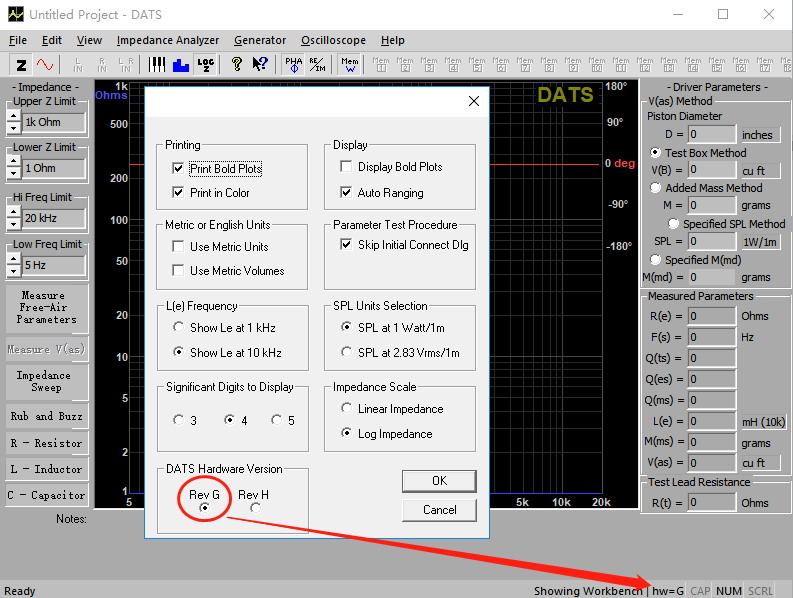

如果您使用的是Rev G硬件,并且使用的是V3.1.0软件(或更高版本),请打开“Preferences”对话框(在“Edit”菜单下),并在如下所示的“DATS Hardware Version”选项组中更改为“Rev G”:
您的硬件选择将被软件记住。所选版本显示在状态栏中。
六、重置校准数据

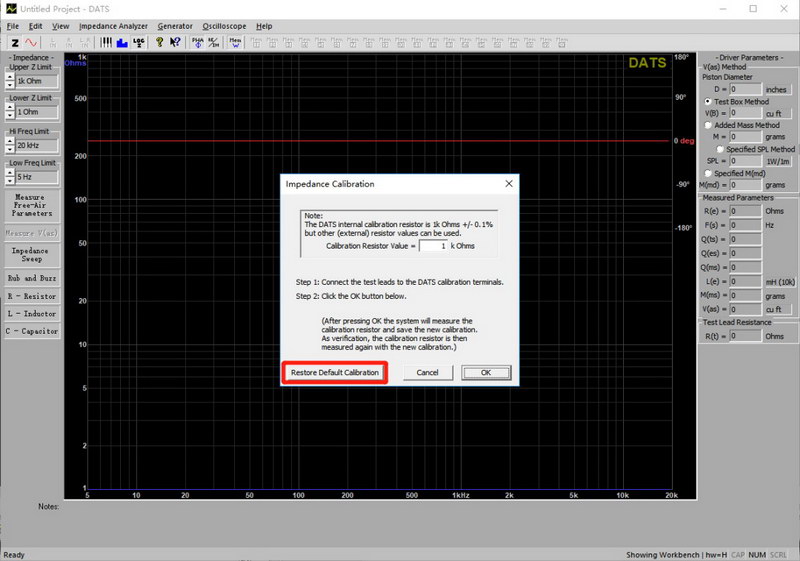

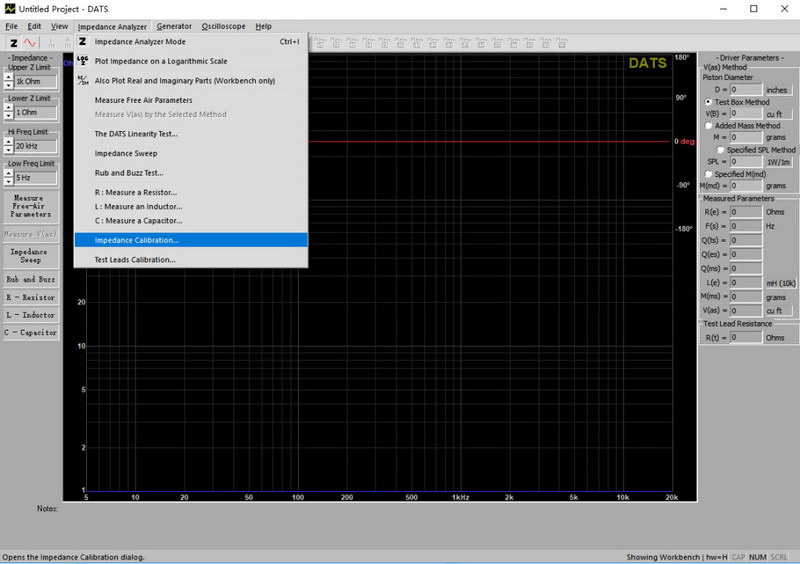

在“Impedance Analyzer”菜单下选择“Impedance Calibration…”,单击“Restore Default Calibration”,重置校准,然后开始新的校准。
七、使用内置1k欧姆电阻校准

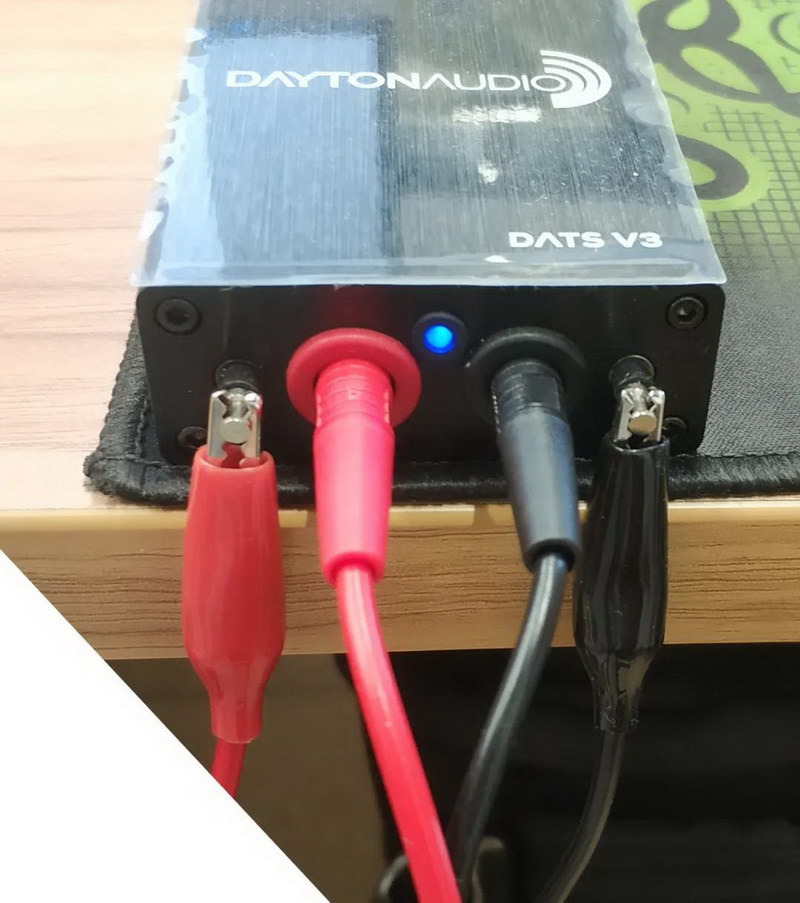

将测试导线连接到DATS V3前面板上的金属校准端子上。在“Impedance Calibration…”菜单下选择“Impedance Analyzer”,并按照说明使用内置的±0.1%校准电阻以1k欧姆校准系统。软件将测试参考电阻并绘制结果。确认屏幕右侧的RE字段显示的值非常接近1000欧姆。如果不是,重复校准程序。数值通常在995到1005欧姆之间。
八、短路测试线校准

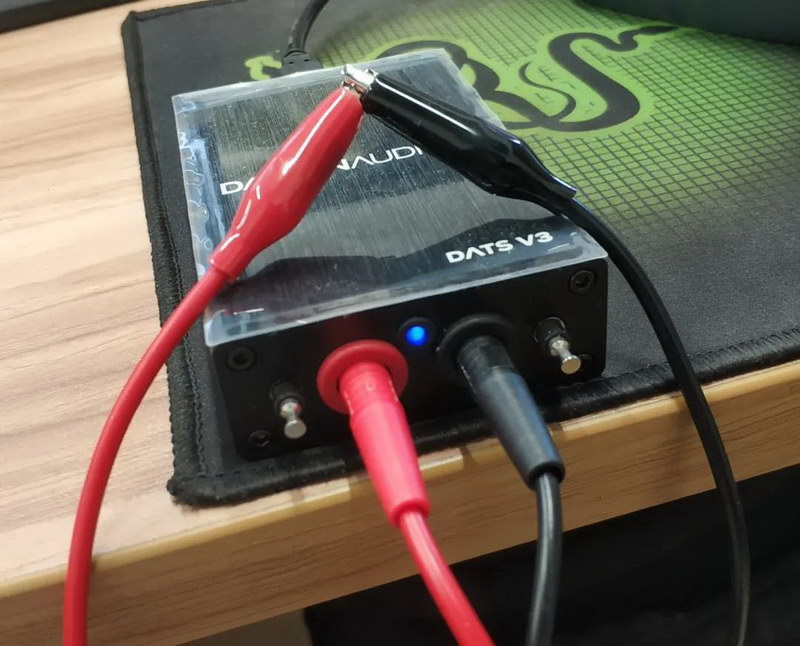

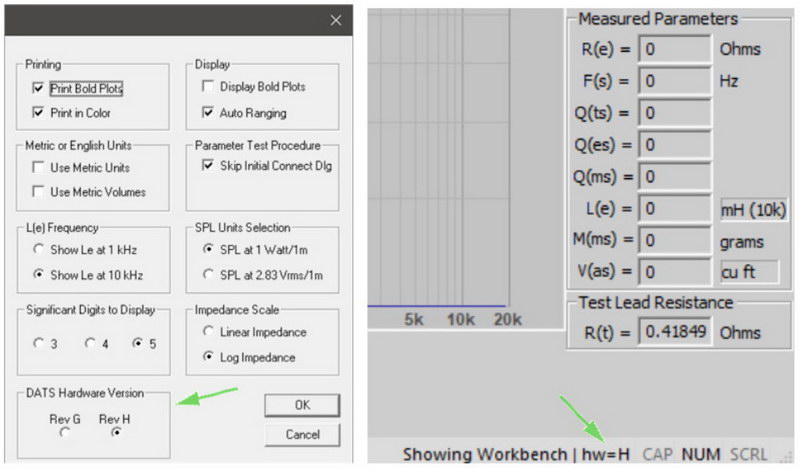

从DATS “Impedance Analyzer”菜单中选择“Test Leads Calibration…”。将测试引线短路,然后单击 “OK”,以针对测试引线电阻校准软件。测试引线电阻应小于1欧姆,如下图所示的DATS屏幕右下角所示。如果测试引线无法校准,在 “Impedance Analyzer”菜单下选择 “Impedance Calibration…”,单击 “Restore Default Calibration”,并重复测试引线的校准过程。
九、校准完毕
完成上述步骤后,DATS V3的校准工作已完成,可以开始对电容/电感/电阻/扬声器/音箱等进行相应的测量。
建议每次重新插拔硬件和重新打开软件后,都进行校准再做测量。
