#  本期导读

上一期我们重点向大家介绍了兴图新科超低延时分布式坐席显控系统的核心功能应用，面对市场上琳琅满目的分布式系统，那么兴图的分布式系统又有哪些优势特点呢？本期我们将从核心技术优势、平台优势、产品优势、服务优势四个方面来为大家详细解析。

一 核心技术优势

不管是哪一类分布式系统，其基本原理都是一样的，都是将信号源采用编码节点进行编码压缩，通过IP网络交换机进行传输，最后通过解码节点进行解码输出显示。

最近一年一度的“双十一”网上购物狂欢节相信大家都有参加，其实分布式系统的信号源从编码采集，到网络交换传输，再到解码输出的整个过程，跟网上购物的货物打包装车码货（编码），到快递物流运输（传输交换），最后到用户收货拆包裹（解码）的过程非常类似。

物流中货物的打包装车码货过程即为编码压缩的过程，货物包装体积越小（压缩比大），码货越合理，占用的运输空间便越小（码率小），车辆可运输的货物数量也越多（并发数量多），物流成本也越低 。但打包货物体积压缩的越小（压缩比大），货物被压缩损坏的几率也越大（有损率大），耗费的打包时间也越长，从而导致整体物流耗时也会更长（延时大）。

压缩比大、码率小，延时高、画质低

压缩比小、码率大，延时低、画质高

衡量网上购物体验的优劣其中一个重要指标就是物流的速度是否够“快”，能否用最“省”的物流成本运送最“多”的货物，而且货物在运送过程中能够保持完“好”无损，即“多、快、好、省”。

那么对应到分布式系统的优劣便是信号源从编码到解码的端到端延时是否够“低”，能否消耗最少的网络成本并发传输最多的图像路数，并保障解码输出的图像具有高画质、高还原度效果，因此延时、码率、画质三个核心指标也直接决定了分布式编解码算法的优劣。

市面上的分布式系统虽然琳琅满目，但归根到底也主要有深压缩和浅压缩两种编解码技术架构，下面就来详细对比这两种技术架构的优劣势：

分布式技术架构分析

深压缩

深压缩，顾名思义将视频进行深度压缩，即高压缩比，通常基于SOC芯片采用H.264/H.265编解码格式，实现端到端延时65~120ms，码率带宽4~20Mbps，画质多为4:2:0（传统普通监控视频画质），具有低码率、高并发、易远传、易兼容等优势，但延时较大，画质较差。

浅压缩

浅压缩，顾名思义将视频进行较浅的压缩，即低压缩比，通常基于FPGA芯片采用VC-2、JPEG2000等编解码格式，实现端到端延时≤20ms，码率带宽300~700Mbps，画质多为4:4:4 （图像还原度最高），具备低延时、高画质优势，但码率带宽占用太大，需采用支持组播模式的万兆交换机，故成本较高，且协议难以兼容通用H.26X协议格式的音视频系统。

那么问题来了，

鱼与熊掌能否兼得？

有没有一种编解码算法能够

实现码率、画质、延时三者的平衡？

☟  ☟  ☟

兴图新科超低延时编解码技术

兴图新科基于H.264/H.265标准，创新性地推出了超低延时编解码技术，发明了图像片段错峰编码传输算法，融合了静态图像编解码算法和基于运动图像多帧编解码算法的优势，利用FPGA器件作为高性能硬件平台，建立了以宏块为单位的帧内预测、帧间预测及运动估计方法，实现了低延时≤20ms ，低码率2~40Mbps，高画质4:2:2/4:4:4，使得延时、码率、画质三者达到了极致平衡，真正做到了鱼与熊掌兼得。

兴图新科双核分布式方案

鉴于浅压缩、深压缩编解码技术各自的优劣势，市面上的一些显控厂商推出了“双引擎”分布式系统，将浅压缩和深压缩相结合，该方案在本地大厅局域网内采用浅压缩码流来满足高画质、低延时的应用需求，由于浅压缩码率300~700M太大，无法用于跨域远传，只能采用深压缩码流，但延时较大、画质较差。

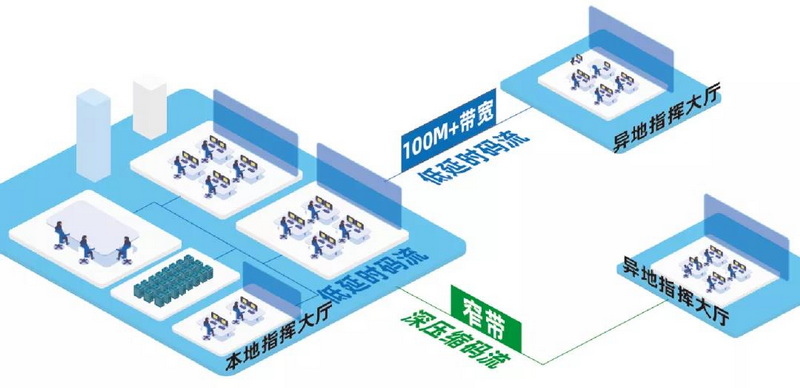

兴图新科基于 FPGA+SOC 双芯片，推出了双核分布式方案，有机地将超低延时编解码技术和深压缩编解码技术相结合，由于低延时码率在40M以内，故在本地大厅局域网内，以及跨域带宽足够（百兆以上）的异地大厅间传输均可采用低延时码流来满足高画质、低延时的应用需求，针对带宽较小的异地区域则可采用深压缩码流来满足低带宽、高并发等应用需求。

小结

浅压高画码率高，交换成本受不了。

深压码率虽然小，画质延时让人恼。

浅压双擎不讨巧，低码高画难得搞。

兴图双核刚刚好，低码高画延时小。

二 平台优势

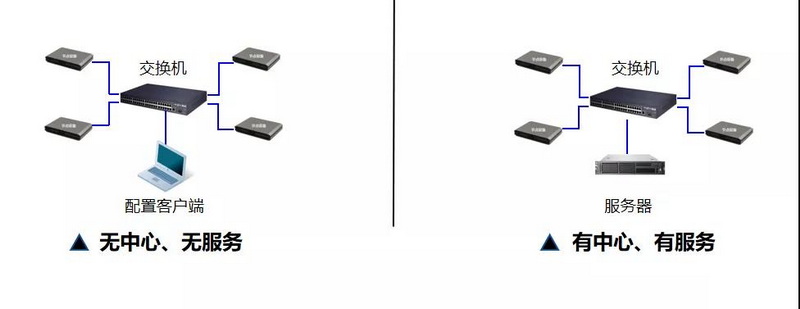

分布式系统主要划分为无中心、无服务和有中心、有服务两种架构，无中心分布式系统中所有编解码节点设备均需存储账号、权限、业务等数据，当任意数据发生变更时所有设备均需进行实时同步刷新，这种架构存在着极大的数据安全性和数据一致性等问题，无中心服务也不便于统一的运行状态监控运维管理，系统扩展性也不够。

兴图新科将多年来自主研制的openVone音视频融合平台应用到了综合显控管理中，构建了分布式管理服务，充分发挥了强大的平台优势。

01 全面的资源接入能力

依托兴图新科自主研制的openVone音视频融合平台，可将不同网络链路、不同异构系统、不同协议格式、不同信号类别的海量音视频资源全面接入，形成统一的音视频资源池，并可根据不同任务场景柔性化组织编排、统一编目管理。

02 跨区域共享协作能力

兴图新科openVone音视频融合平台具有多级级联的能力，能够构建出跨区域、多层级的显控系统，实现跨区域的资源共享、远程调看、同步观摩，异地大厅坐席之间也可以开展图像推送、视频会议等业务，完成远程联合协作。

03 精细化权限管理能力

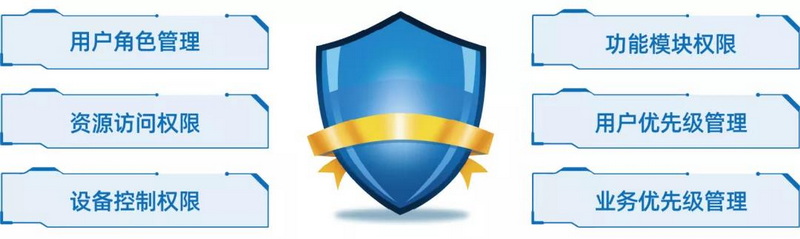

openVone音视频融合平台提供了精细化的权限管理体系，可划分为用户账号登录权限、资源访问权限、设备控制权限、功能模块使用权限、用户优先级权限等。如系统严格按照用户角色进行编解码设备、大屏、坐席、环控设备等各类资源的调看和控制，权限在后台运维变更后实时刷新生效。

04 全网全域伴随化指挥能力

系统打破大厅物理位置的限制，实现了大厅虚拟化，即导播和坐席人员可在全网全域的任意导播终端或席位上漫游登录，均可访问和控制其权限所拥有的资源，而且用户自定义的快捷键、场景预案、收藏的资源等用户习惯均可全网伴随，从而实现无差别的伴随化指挥。

05 智能化的应用能力

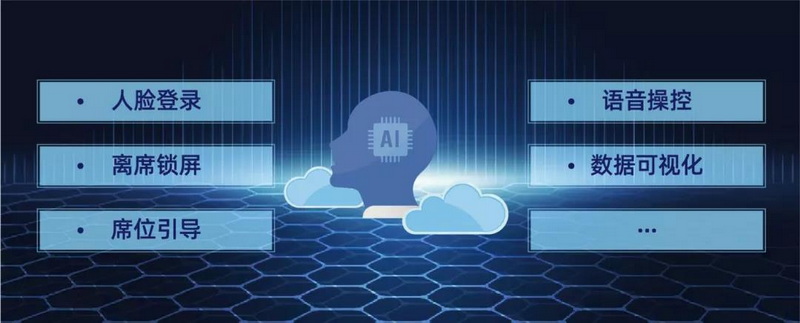

平台可扩展升级部署为基于云计算、大数据、人工智能的云视平台，具有人脸识别、语音识别、视频浓缩、视频摘要、行为分析、表情分析、视频结构化等多种人工智能技术，因此可提供席位人脸识别登录、离席锁屏、席位引导等智能化应用，也可以提供语音操控大屏显示、环境控制等应用，并能够对海量资源数据进行大数据分析、挖掘，快速提取出有价值情报信息，为智能化指挥提供支撑。

06 可视化运维管理能力

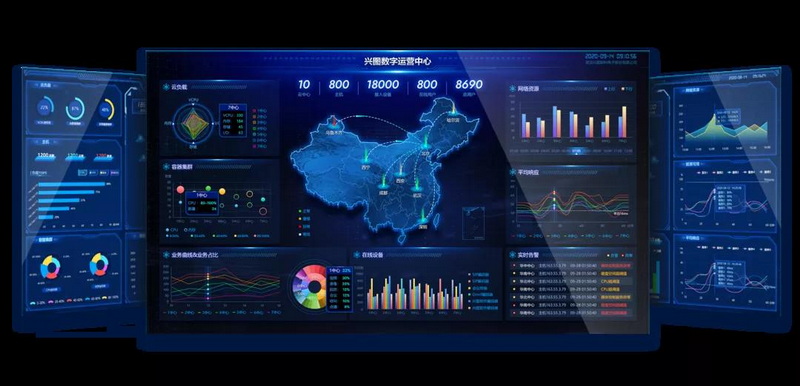

平台提供了一套B/S可视化运维系统，用户可以对整个系统的运行状态以可视化的图形图表形式进行实时监控和管理，如所有设备在线及健康度状态、网络链路拓扑及运行状态、服务器运行状态等，系统还提供运维配置、故障告警、资产管理、工单管理等多种功能，可大大提高运维保障人员的运维管理效率。

三、产品优势

兴图超低延时分布式坐席显控系统具有完备的产品序列，无论在硬件产品设计、终端交互体验，还是特色功能应用等方面均具有极大的优势。

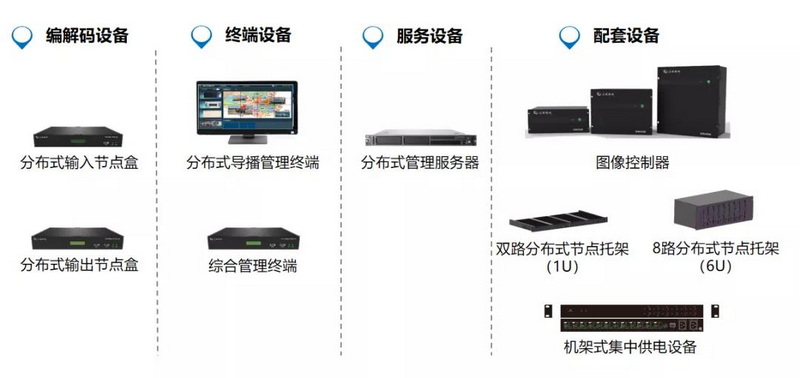

01 齐全的产品序列

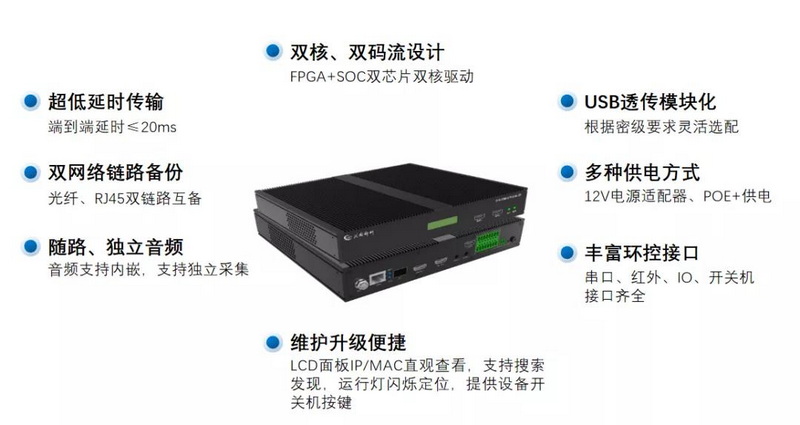

02 精细的产品设计

03 友好的交互体验

兴图的分布式系统非常注重终端的人机交互体验，坐席终端嵌软界面采用可视化OSD悬浮菜单设计，即支持鼠标点击、拖拽等操控，也支持键盘快捷键操控，为用户带来跟操作window软件一样的友好交互体验。

04 智能的导播计划

兴图的分布式系统创新性的针对不同任务场景可自定义创建多种导播计划预案，能够将信号切换、大屏切换、预置位切换、灯光/窗帘/电源等环境控制等多个控制动作指令，统一编辑至计划脚本中，一键快速执行。

四、服务优势

公司市场网络遍及全国 20 多个省及直辖市，并建有完善的售后服务体系，实行质量全程监控，践行“四随”服务理念，坚持“以客户为中心、为客户服务、创造客户价值”，来满足不同细分市场客户的服务需求。
