一个交换机究竟能支持多少个网络监控摄像头?
根据摄像机的码流和数量来选择
1、摄像机码流
选择交换机前,首先要弄清楚每路图像占用多少带宽。
2、摄像机的数量
要弄清楚交换机的带宽容量。常用交换机有百兆交换机、千兆交换机。它们的实际带宽一般只有理论值的 60~70% ,所以它们端口的可利用带宽大致是 60Mbps 或 600Mbps。
举例:
根据你使用的网络摄像机的品牌看单台码流,再去估算一台交换机能接多少台摄像机。
比如 :
①130 万:960p 摄像机单台码流通常 4M,用百兆交换机,那么就可以接 15 台(15×4=60M); 用千兆交换机,可以接 150(150×4=600M) 。
②200 万: 1080P 摄像机单台码流通常 8M,用百兆交换机,可以接 7 台( 7×8=56M); 用千兆交换机,可以接 75 台(75×8=600M) 这些都是以主流的 H.264 摄像头为例给大家讲解的,H.265 减半就可以了。

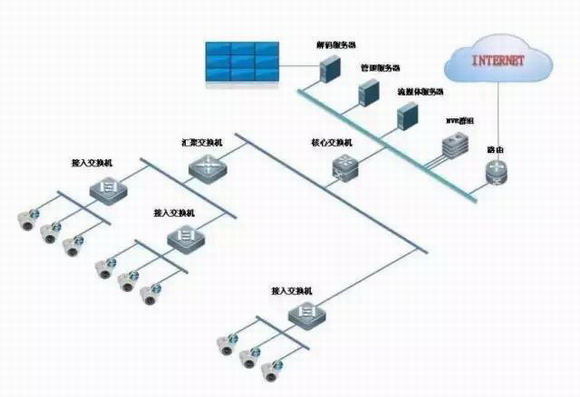

从网络拓扑结构上来讲,一个局域网通常是两到三层结构。接摄像机那端为接入层,一般用百兆交换机就够了,除非你在一个交换机上接了很多个摄像机。
汇集层、核心层则要按该交换机汇聚了多少路图像来计算。 计算方法如下:如果接 960P 的网络摄像机,一般 15 路图像以内,用百兆交换机;超过 15 路则用千兆交换机;如果接 1080P 的网络摄像机,一般 8 路图像以内,用百兆交换机,超过 8 路则用千兆交换机。
交换机的选择要求
接入层交换机的选择
条件 1: 摄像机码流:4Mbps,20 个摄像机就是 20*4=80Mbps。
也就是说,接入层交换机上传端口必须满足 80Mbps/s 的传输速率要求,考虑到交换机实际传输速率(通常为标称值的 50%,100M 的也就 50 M 左右,),所以接入层交换机应选用具有 1000M 上传口的交换机。

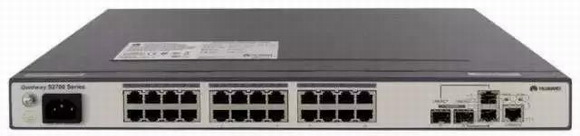

条件 2: 交换机的背板带宽,如选择 24 口交换机,自带二个 1000M 口,总共 26 口,则接入层的交换机背板带宽要求为:(24*100M*2+1000*2*2)/1000=8.8Gbps 的背板带宽。
条件 3: 包转发率:一个 1000M 口的包转发率为 1.488Mpps/s, 则接入层的交换机交换速率为:(24*100M/1000M+2)*1.488=6.55Mpps。
根据以上条件得出: 当有 20 路 720P 摄像机接入一个交换机时,此交换机至少必须具有 1 个 1000M 上传口、20 个以上的 100M 接入端口才能满足需求。
汇聚层交换机的选择
假如总共有 5 个交换机接入,每个交换机有 20 摄像机,码流为 4M,那么汇聚层的流量为:4Mbps*20 *5=400Mbps,那么汇聚层的上传端口必须是 1000M 以上的。
如果 5 个 IPC 接入一个交换机,一般情况下需使用一个 8 口交换机,那么这个
8 口交换机是否满足要求?可以看如下三个方面:
背板带宽:端口数*端口速度*2=背板带宽 ,即 8*100*2=1.6Gbps。
包交换率:端口数*端口速度/1000*1.488Mpps=包交换率,即8*100/1000*1.488=1.20Mpps。
有些交换机的包交换率有时计算出不能达到此要求,那么就是非线速交换机,当进行大容量数量吞吐时,易造成延时。
级联口带宽:IPC 的码流*数量=上传口的最小带宽,即 4.*5=20Mbps。通常情况下,当 IPC 带宽超过 45Mbps 时,建议使用 1000M 级联口。
