国庆期间,全国多地景观照明开启节日模式,据成都市城管委公布的2019年国庆节景观照明氛围营造方案中显示:成都地标全线亮灯,于9月25日至10月10日期间,每晚上演灯光秀。安恒集团为多个地标性建筑打造闪亮投影,用璀璨夜景对祖国深情告白。

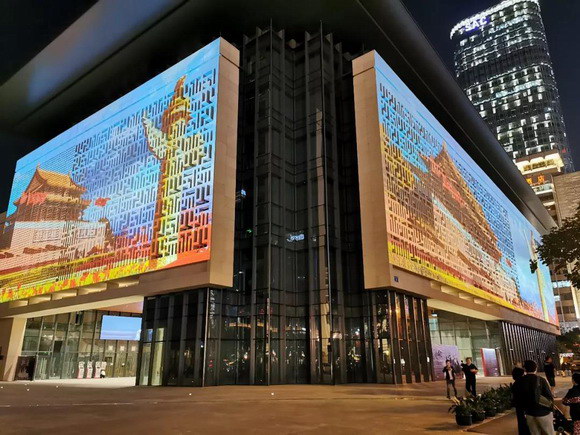

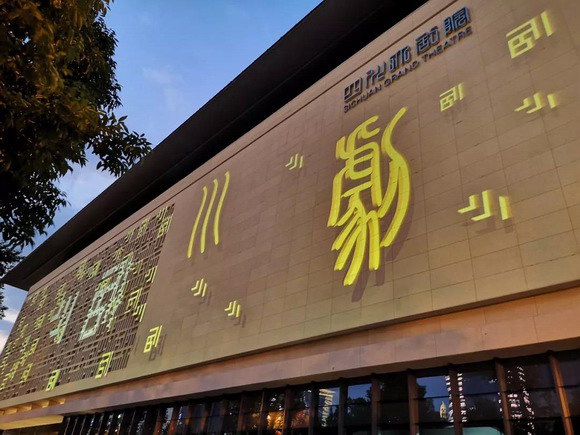

四川大剧院

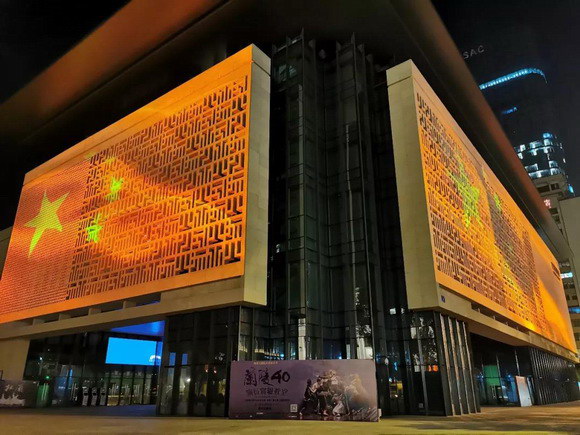

今年,一个古香古色的建筑在成都诞生了。作为四川文化地标界的新扛把子,四川大剧院用了一个闪亮的登场方式出现在大家眼前,飘扬的五星红旗映在仿古镂空外墙上显得宏伟而鲜艳。
独特的亮相方式,让四川大剧院运营之初便收获了一众粉丝。它古雅别致的外观,更是被网友们津津乐道,成为新一代网红打卡圣地。

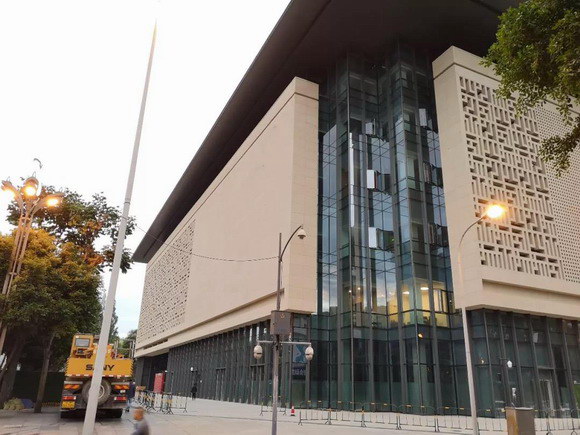

剧院采用古代官式建筑的三段式构图,方正大气,既与之前的锦城艺术宫一脉相承,又与附近的省图、省科技馆形成和谐整体。主体外部是篆刻方正花纹镂空设计,既满足剧院通透性的功能要求,又可形成独特的篆刻窗花,细细品味还能看见“四川大剧院”的字样。
此次,我们的任务是让光影将四川大剧院的正面与侧面墙体铺满,然而镂空式的设计真的适合投影吗?

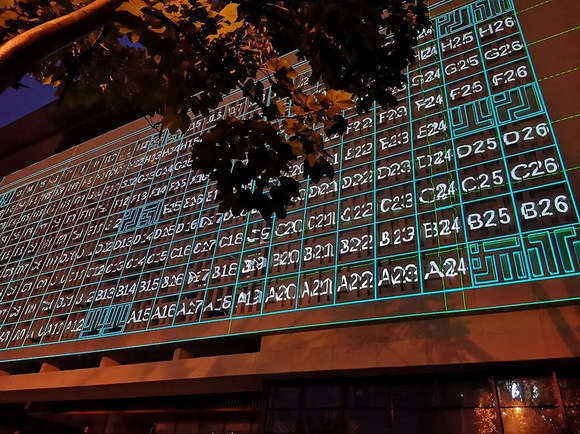

为此,我们的工作人员进行了现场环境勘测。首先,川剧院投影面有两个,其中侧边总共117个不规则字体砖块,正面234个不规则字体砖,每块砖必须对应上影像内容。而要想使投影面上的镂空与内容完全对上,需要软件和片源来来回回多次磨合讨论,这也为整个项目的设计和调试提出了一大挑战!
其次,由于四川大剧院地处核心位置,马路边有一排路灯,环境光影响较大。而且灯光投射在投影面上的照度也是不一样的,这些都需要考虑到方案设计中去。
在一切准备工作就绪后,便开始了光路设计,选取投影机安装点位。四川大剧院主墙投影尺寸为73.2米*19.3米,使用8台松下激光光源工程投影机PT-SRS30KC融合进行投射。侧墙面投影尺寸为35.8米*19.3米,使用4台松下PT-SRS30KC融合投射。投影机隐藏安装于每面墙体前面的绿化带中。
针对如此复杂的墙体结构,我们决定选用Coolux媒体播放系统。Coolux具有实时网格功能,可以对墙面上的字体砖块进行校正。在预览中,用户可在3D空间中直接操纵FFD和顶点,从 而将投影图像与物理屏幕设置相匹配。此外,还可在运行中编辑UV映射以相应地布置内容。甚至可通过预览及其交互模式来实现透视型UV映射。
我们知道,马路灯光投射在墙面上亮度是一个渐变的过程。根据路灯在墙面上的照射情况,我们调试了每一台投影机的色彩和亮度。同时,松下激光机自带强光色彩补正功能,可以防止图像在光线充足的环境下发白,增强了实物投影和多台投影应用的呈现效果。技术人员通过传感器接收到的信息调节图像清晰度、伽玛曲线并校正色彩,以适应现场条件。
由于工期十分紧张,从进场到基建只有不到两周的时间。我们必须抓紧白天黑夜的一切时间,白天设计和修改方案,晚上调试画面内容。在工作人员的共同努力下,四个通宵的连夜奋战,终于完成了字体砖块内容的调试,以及画面色彩亮度的一致性,完美解决了以上问题。

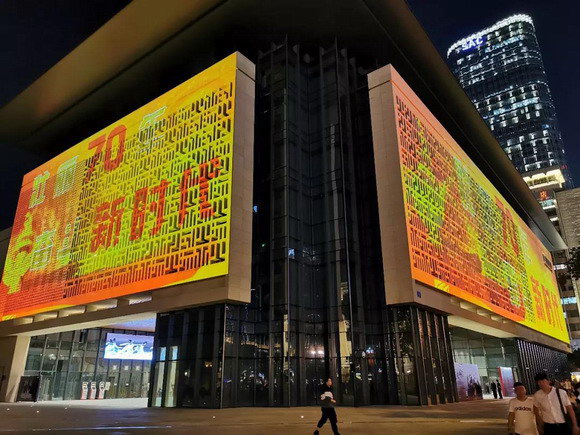

这场绚丽的投影表演即点燃了群众的爱国热情,同时也蕴含了对祖国深深的热爱。“壮丽70年,奋斗新时代。”彰显了民族的伟大历程与荣耀,同时也是我们生活中披荆斩棘,奋勇前行的动力!
成都招商银行大厦

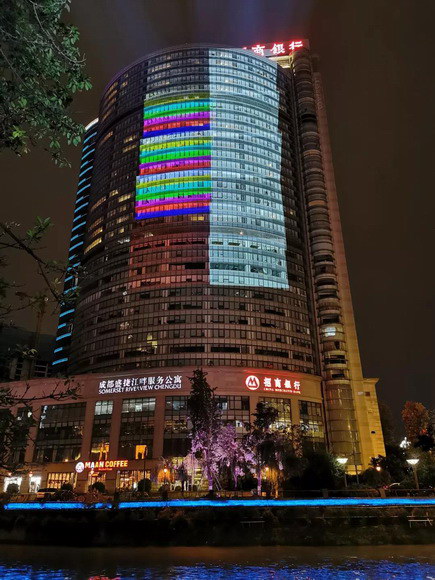

成都招商银行大厦在表达对祖国的热爱时则更为直接而热情,“我爱你,中国”几个大字说出了每个人共同的心声。
成都招商银行大厦的墙面为一层实墙+一层玻璃的设计,反射率较低;通常我们在对玻璃材质进行投影时,建议贴膜处理,这样光路能更好的形成漫反射。但是,由于此次项目的投影面积较大,工期十分紧张。于是,技术人员通过现场调试和理论计算,最终决定将光影直接投射在墙体上。
该项目由12台31,000流明的松下激光光源工程投影机PT-SRZ31KC投射而成,投影面积超过2000平方米,投影长度37米,投影高度58米。投影基站隐藏安装于河岸对面的绿化带中。

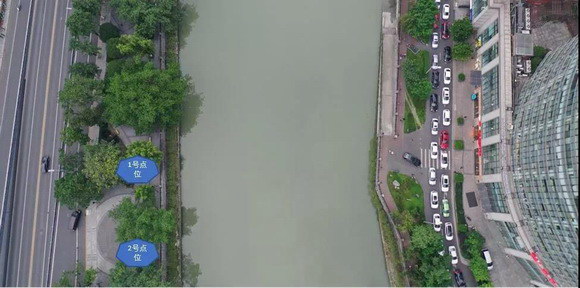

投影机安装点位

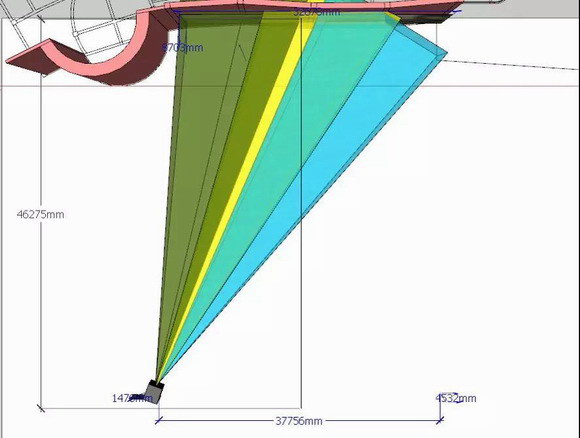

俯视图中我们可以看到,大厦的投影面趋近于一个弧形,而投影机的平均投射角度超过40°,又会形成一个巨大的梯形,调试难度较大。
为此,我们选用了Coolux媒体播放系统,Coolux可迅速编辑布置至少4个视频层和无限的图形层,在进行多平面投影或异形投影时均可设置多个软件播放器,单独融合并变形每项输出,以匹配任意数量的几何形状。
它的梯形修正算法,能够更加精准、即时地修正偏角失真,真实还原影片特效。变形工艺及其功能已直接集成在潘多拉魔盒媒体服务器的渲染引擎中。在预览中,用户可在3D空间中直接操纵FFD和顶点,从而将投影图像与物理屏幕设置相匹配。

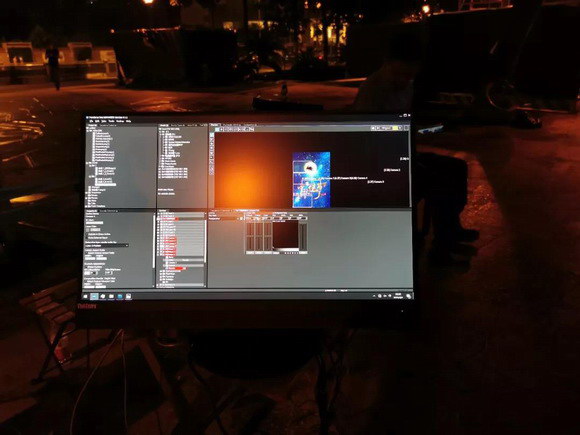

投影机现场调试图
而本次方案设计的一大亮点:招商的系统采用外网专线集中控制模式,通过安全的内网,实现多栋楼体的LED灯光亮化与投影亮化共同联动方式。主画面通过投影实现,其它楼体对主画面起场景衬托,控制软件采用BS架构控制,实现跨楼体多馆投影亮化共同联动方式,在国庆期间为市民们呈现一片红色海洋。整套系统的控制模式也实现全自动定时播放,全程无人值守,即可定时开关机,实用方便。
在工作人员的共同努力下,终于调试完成。最终呈现的画面出乎我们所有人的意料,不但亮度高、画面清晰,色彩也十分鲜明亮丽,吸引了许多人来围观。
项目完工后,我们并不认为工作就结束了,相反是另一个开始。秉着对项目负责,对客户负责的态度,十一国庆期间,我们还安排人员进行现场保障,为项目保驾护航。正因为有背后这么多人的默默付出,才有了我们今天所享受、所看到的一切美好景象。
郑州黄河博物馆
作为世界上最早成立的江河博物馆,黄河博物馆想要赶在国庆节之前在博物馆的墙体上投射一幅爱国画面,为祖国献上祝福。
接到项目后,工作人员第一时间对现场环境进行了勘测,并现场为甲方进行了演示,使用一台松下激光机PT-SRZ31KC在墙面上投射了一幅约为16米*10米的画面。工作人员在现场勘测中发现,展馆园内几乎没有光干扰,这对于投影来说非常有利。
系统设备光路平面图
另一方面,由于道路环境的限制,投影机的最佳安装点位只能选在展馆南门左侧的绿化带附近,这样便于我们做隐藏式安装,同时也加大了投距,意味着我们必须采用长焦镜头。
在第一版方案设计中整个画面的显示高度在8.5米-9米,宽度约为33米,投距约为45-48米,采用3台松下激光工程投影机PT-SRZ31KC进行整个光路覆盖,配合三只ET-D75LE30(F值2.6-5.0:1)镜头,计算得出的屏前照度理论值超过200lux。

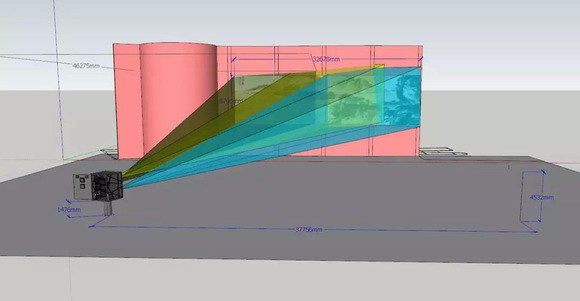

投影机光路图

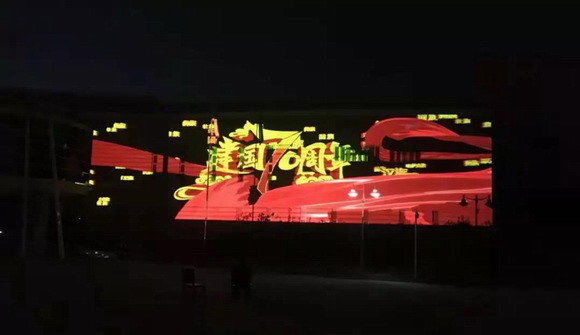

在与客户的沟通过程中,工作人员得知客户想尽可能的增大投影面积。为了让客户满意,安恒的技术团队通过理论计算以及投影测试,最终选用3台31,000流明的激光光源工程投影机PT-SRZ31KC采用正投、融合的方式,在主楼墙面上投射了一幅约为33.6米*11米的显示画面,达到了客户的期望值。

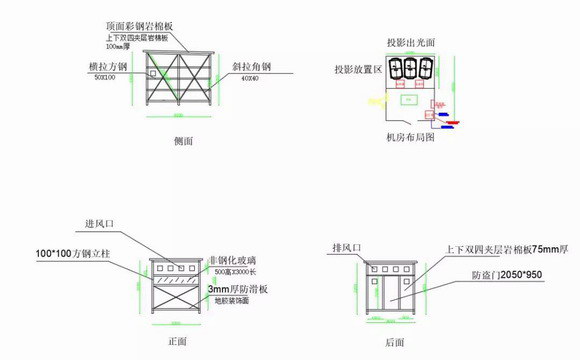

防护基站系统图
在项目的实施环节,我们还参与了系统集成的施工指导。为了保证整个投影系统的安全性,我们为投影机和机柜定制防护基站,满足投影机的最佳使用环境,极大提高了整套系统的可靠性。
最终,安恒集团通过过硬的技术实力,专业负责的态度,得到了客户的一致认可。而鲜艳的五星红旗也飘扬在了黄河博物馆之上。
