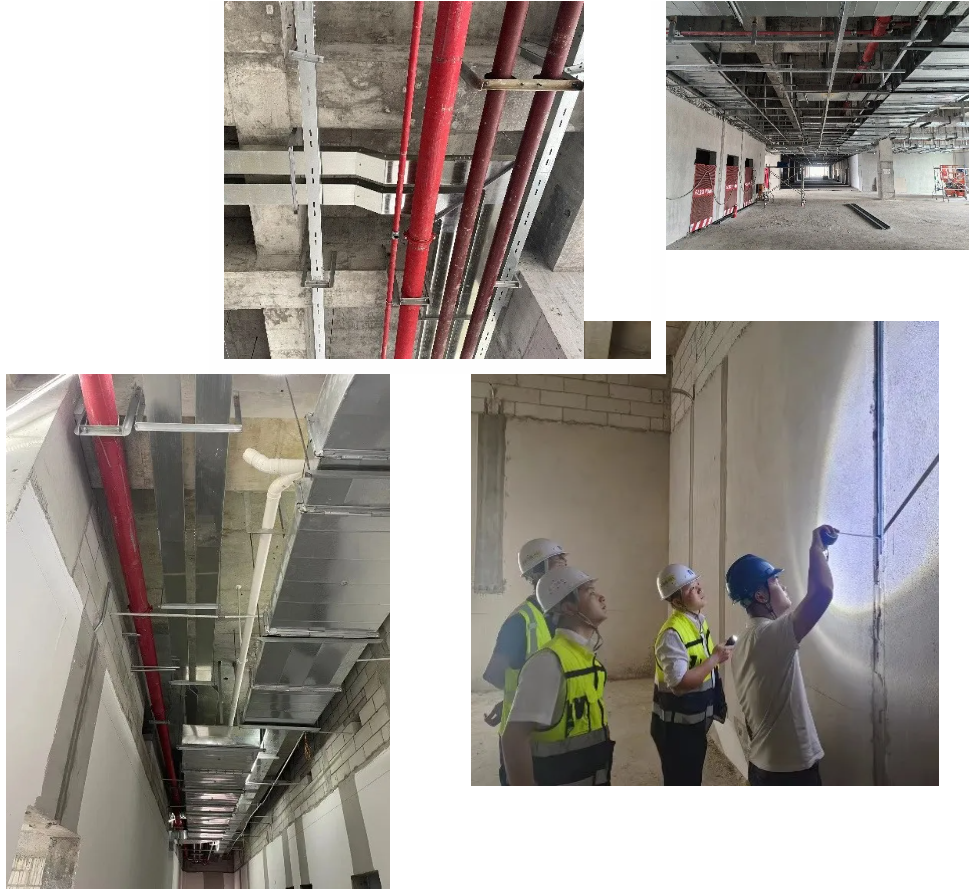

随着科技的飞速发展,采用互联网技术的项目施工已成为建筑行业的重要趋势。以创新技术为支撑,互联网+建筑工地的深度融合不仅提高了施工效率,还优化了工程管理和质量控制。迎着三月的浩荡春风,广西崇左市康养中心安装项目(医疗部分)智能化工程现场,一幅如火如荼的建设场面正在徐徐展开,我司正紧锣密鼓进行管槽安装。
在项目初期,我司利用BIM技术进行了全面的建筑设计和规划。通过BIM,设计团队和施工团队能够实现信息共享和协作,优化设计方案,提前发现并解决潜在的设计问题。同时,BIM还实现了施工过程中的3D模拟和可视化,有助于施工方精准安排施工流程,减少碰撞和冲突。BIM技术的应用,使得质量管理更加科学化和精细化,有效降低了施工质量风险。
施工过程中产生了大量的数据,包括工程进度、质量检测结果和材料消耗情况等。通过人工智能和大数据分析技术,我司对这些数据进行深度挖掘和分析,发现潜在的规律和优化点。同时,还可以实现工程进度的预测和风险的识别,为项目管理团队提供了更多的数据支持,帮助项目管理团队做出及时的决策。
广州易纬项目组通过数字化转型,为工地管理、信息交流、安全监控等带来了全新的解决方案。不仅提高了施工效率和质量,还降低了成本和风险,为城市建设和发展注入了新的活力。数字化、智能化转型逐渐成为建筑行业共识,数字化、智能化是未来建设的重要方向,创新技术的应用将为建筑行业带来巨大的变革。
项目概况
广西崇左市康养中心项目(医疗部分),项目地点位于广西崇左市城东新区,东盟大道东段的北侧。总建筑面积:131392.61平方米。
本项目建筑智能化专业按三级甲等医院进行设计,结合《智能建筑设计标准》要求,本项目设计的智能化系统为:病房探视系统、视频示教系统、候诊呼叫信号系统、护理呼应信号系统、智能化集成系统、信息接入系统、用户电话交换系统、综合布线系统、信息网络系统、移动通信室内信号覆盖系统、无线对讲系统、有线电视系统、公共广播系统、会议系统、信息导引及发布系统、智能卡应用系统、建筑设备监控系统、建筑能效监管系统、入侵报警系统、视频安防监控系统、出入口控制系统、电子巡查系统、停车库(场)管理系统、机房工程、建筑物电子信息系统防雷、电梯五方通话系统、时钟系统、室外智能化总平管网共28个智能化子系统。
效果图
主要系统设计介绍
(一) 病房探视系统
本系统主要是根据重症监护室特殊的环境进行设计,整合了多种高科技的技术,能够实现重症监护室内的图像实时远程直播的智能化管理系统。此系统可以让探视家属与重症监护室进行物理分离,同时又能将重症监护室内的图像,清楚的在探视间异地同步实时复现,使探视家属不必进入重症监护室,就可以直接观看重症监护室内的高清影像,同时可以与医师或护士进行语音互动。
(二) 视频示教系统
在无影灯上安装的摄像头及拾音器,再辅之以手术室墙面上的摄像机,将手术中的视频和音频信号送入示教控制室控制主机,示教控制室内设置数字硬盘机和大屏幕电视,分别显示无影灯上摄像画面和手术室整体摄像画面,用于给学生或医护人员进行视频示教。
(三) 候诊呼叫信号系统
候诊呼叫信号系统用于医院挂号、就诊、检查、治疗、取药及交费等全过程的导引系统,对就诊流程进行有序管理。
(四) 护理呼应信号系统
系统由服务器、护士长值班室主机、护士站主机、医生值班室主机、走廊双面 LED 显示屏、病员液晶显示屏、病房门口机、病床分机、卫生间求助按钮等;系统可对接医院HIS系统信号。
(五) 智能化集成系统
1.系统概述
本系统集成内容主要包括智能卡应用系统、公共广播系统、信息导引及发布系统、建筑设备监控系统、建筑能效监管系统、火灾自动报警系统、入侵报警系统、视频安防监控系统、出入口控制系统、电子巡查系统、停车库(场)管理等系统的设备,进行集中监控与管理。智能化集成(平台)系统与集成信息应用系统,并具有数据通信、信息采集、数据存储、交换和综合处理的能力,实现对各智能化系统进行综合管理的功能。
(六) 信息接入系统
满足院区信息接入要求,同时预留移动通信室内信号覆盖系统机房及主干通信管道,移动通信信号覆盖重要设备用房、设备井道、电梯机房等设备集中安置区域,楼梯间、电梯轿厢以及所有办公区域。
(七) 综合布线系统
综合布线系统设计有数据和语音通讯,均按六类非屏蔽布线标准设计。本系统由工作区、配线子系统、干线子系统、设备间、进线间等部分组成。
(八) 信息网络系统
本系统包含医院信息化内网、外网及智能化设备专网共三个网络系统,三个网络系统物理隔离方式实现。
(九) 无线对讲系统
本系统综合采用现代最先进的数字技术和通信技术,具有技术先进、频谱利用率高、数据传输速率高等特点,是集指挥调度、电话互联、数据传输和短消息通信等优点于一体的集群通信技术。
(十) 公共广播系统
利用公共广播系统有效地进行医院管理、服务引导宣传、紧急情况处理等。地下车库、室内大堂、走廊和电梯前室等不同的功能区设置本广播系统,系统独立设置,向医院内公共场所提供服务广播、背景音乐广播和紧急广播;紧急广播具有最高广播优先级功能。
(十一) 会议系统
会议室承载着各类本地会议、报告、演讲、培训、小型演艺等活动,采用数字化会议系统、高语言清晰度扩声系统、高清投影显示设备及视频会议设备,实现横纵向的远程视频会议。
本会议系统包括智能数字会议发言、扩声、显示、集中控制、远程视频会议等功能,能满足各种常规会议、培训会、演讲报告、远程视频会议的需求。
会议系统具备与火灾自动报警系统联动的功能。
(十二) 信息导引及发布系统
系统由信息播控中心、传输网络、信息发布显示屏或信息标识牌、信息导引设施或查询终端等组成,并根据应用需要进行设备的配置及组合,提供信息告示、标识导引及信息查询等多媒体信息发布功能,能用触摸屏查询、视频点播和手持多媒体导览器的方式浏览信息。具备信息采集、信息编辑、信息显示、信息播控及信息导览的功能。考虑于医院大堂、电梯前室设置多媒体信息发布屏。
(十三) 建筑设备监控系统
本系统采用标准通信协议,具备与智能化集成系统集成功能,接受智能化集成系统控制与管理,满足远程数据采集及控制等需求。
系统采用标准通信协议,具备开放的系统应用接口,能适应相关的管理需求,与公共安全系统信息关联;具备与火灾自动报警系统、安全技术防范系统、建筑能效监管系统和智能化集成系统等其它智能化子系统集成及数据共享的功能,具备远程数据采集及控制的功能需要。
监控的设备范围包括通风和空气调节、给水排水、电梯及以自成控制体系方式纳入管理的能耗管理系统的设备监控系统。
(十四) 建筑能效监管系统
现场测控仪表采集现场有关数据,包括模拟量、外部输入信号等数据传至监管系统作实时处理,实时更新数据,并可通过打印或报表等方式输出。监管系统能在主控机显示与实际相对应的实时运行参数并实时动态更新。可对各仪表采集的数据进行分析统计,得出总能耗及各类分项能耗、总峰值功率及各分项峰值功率,以便对系统能效进行有效监管。
(十五) 入侵报警系统
系统可对非法入侵进行实时、有效的探测报警,并启动对应防区的视频监控摄像机进行录像。系统具有防破坏功能,当探测器被破坏或线路被切断时,系统报警,同时对应防区的视频监控图像于监控电视墙自动弹出。系统控制主机通过网络通信模块接入智能系统设备专网,可实现与其余安防子系统的联动,并可进一步与智能化集成系统实现集成。报警主机支持网络报警功能,可通过网络或电话线直接向上一级接处警中心报警。
(十六) 视频安防监控系统
摄像机的视频信号经专用网络传输到消防控制室。授权的网络用户可以直接在管理计算机上用客户端浏览器查看图像。画面显示可任意编程,能自动或手动切换,画面可显示摄像机的编号、部位、地址和时间、日期显示。
(十七) 出入口控制系统
出入口控制系统的管理主机负责管理整个出入口控制系统,管理主机中安装出入口控制管理软件,通过网络与出入口控制系统控制器实时通讯,通过对出入人员的不同权限设置来实现对防范区域的安全管理。管理软件可发指令开/关所有门、并可实时查看所有门的状态,同时可对实现数据处理、查询、报表输出等功能。所有的报警都会在总控制电脑上实时显示记录,出入口控制系统由消防控制室统一授权管理。
(十八) 电子巡查系统
系统采用基于GPRS通信技术的在线式电子巡查管理系统,主要由巡查按钮和GPRS巡查主机组成。
(十九) 停车库(场)管理系统
本系统机动车采用车牌自动识别方式。行车道出入口设置感应线圈,进出车辆数量都能够得到即时的统计,车牌识别数据存储于管理电脑。系统具备入口处车位信息显示、出口收费显示、自动控制出入挡车器、车辆出入识别与控制、自动计费与收费管理的基本功能,具有车牌自动识别认定、多个出入口的联网与综合管理的功能。
(二十) 机房工程
机房按《数据中心设计规范》GB 50174机房分级的C级电子信息系统机房设计。本系统含机房设备布置、建筑与结构(装修)、空气调节、电气技术、机房监控与安全防范等子工程。
(二十一) 电子时钟系统
由主控设备向各系统和子钟发送标准时钟信号、检测子钟工作状态并向系统内的子钟及专网的计算机提供标准统一时钟信号,达到整个系统的时间同步。
