山东曲阜师范大学音乐厅舞台机械幕布、反声罩系统工程
曲阜师范大学1955年创建于济南,始称山东师范专科学校。1956年5月,被教育部批准升格为曲阜师范学院,同年9月迁址曲阜,开启了兴办本科教育的历程。1970年9月至1974年4月,与山东大学文科合并成为新的山东大学。1974年4月恢复曲阜师范学院建制。1981年,被山东省人民政府确立为重点建设的六所高校之一;同年,被批准为全国首批招收研究生的高校。1982年,取得硕士学位授予权。1985年11月,学校更名为曲阜师范大学。2002年,建设日照校区。2003年,取得博士学位授予权。2004年,获得教育部本科教学水平评估优秀成绩。2012年以来,先后入选山东省应用型人才培养特色名校、全国第二批创新创业教育示范高校、教育部实施卓越中学教师培养高校、全国创新创业教育典型经验高校50强、山东省首届文明校园、山东省“强特色”高水平大学、全国文明校园、山东省智慧教育示范校创建单位。建校67年来,积淀形成了“学而不厌、诲人不倦”的校训精神,目前已经发展成为一所基础文理优势突出、文理工管等多学科协调发展、以弘扬优秀传统文化和培养卓越教师为鲜明特色的省属重点综合性师范大学。在U.S.News2020、2021世界大学排行榜中先后位列国内高校第86位、73位,在2020、2021“软科中国大学”排名中先后位列全国地方高校第92位、80位。

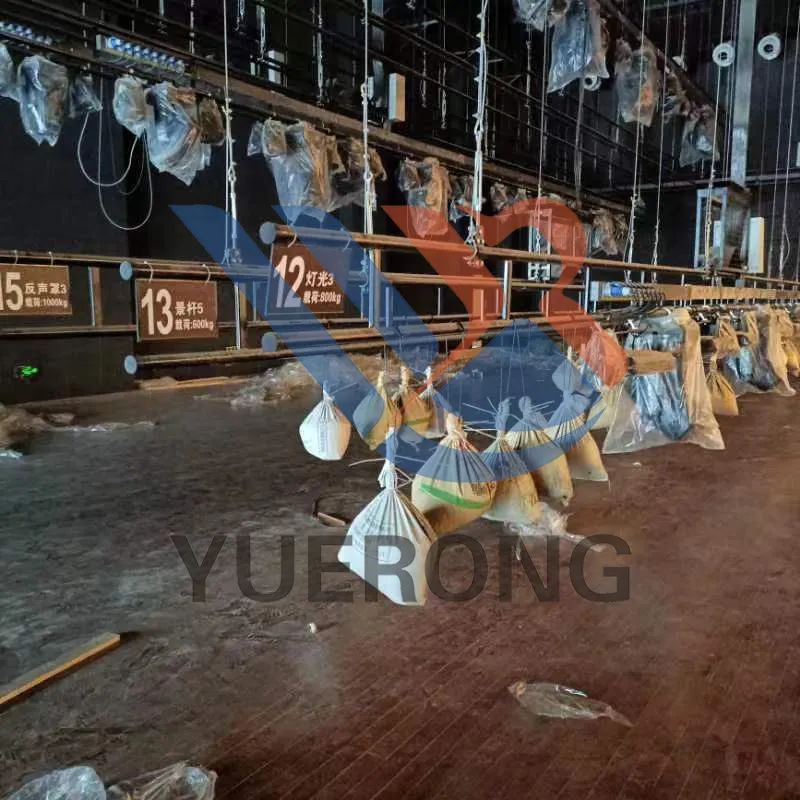

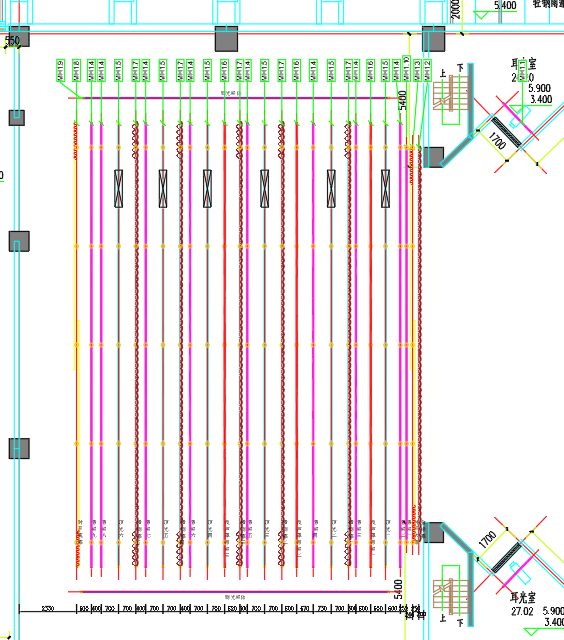

项目现场图片
项目主要设备

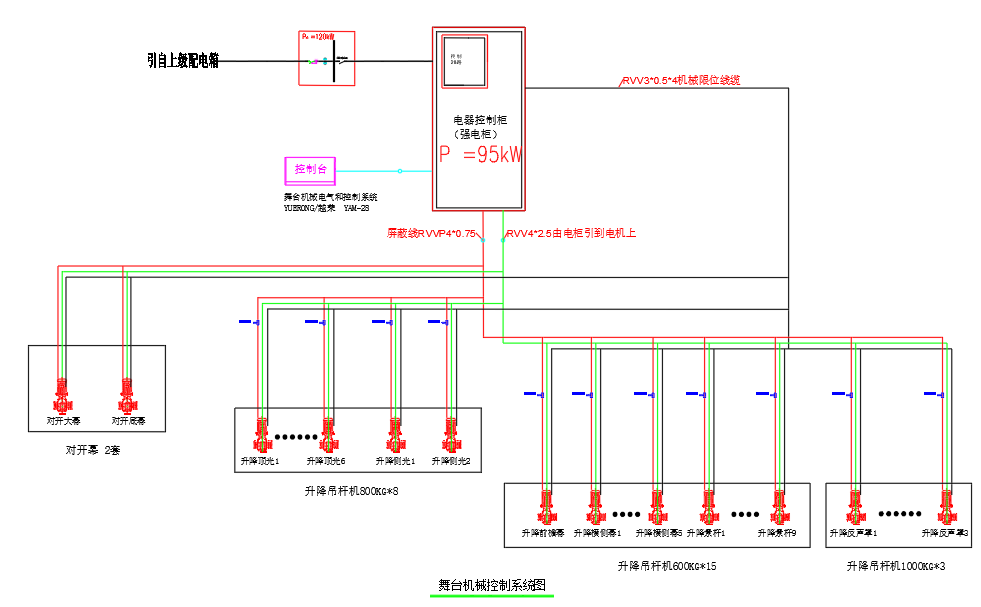

立式PLC触摸屏控制系统:
1、可精准定点定位,单杆控制模式时定位误差<±3mm,集控模式时定位误差<±15mm。
2、人机界面简洁明了,操作简便,实时显示位置信息,运行情况一目了然。
3、各吊杆出现故障时对应操作键上弹出故障提示,自动停机并禁止该通道的操作。出现通信故障时所有设备自动停止运行并报警。
4、系统采用矩阵切换控制的方式系统配置主控台
5、采用知名品牌PLC,功率4W及以下、15.6寸触摸屏、触摸屏定位变频控制,通路指示灯、电锁、断相与相序保护,防止进电错误引致安全问题、冲顶断电保护、紧急制动,升降26路,对开2路
6、由触摸屏、PLC、变频器等组成,控制台对整个网络系集中操作,是控制、操作、监测的管理中心;通过PLC、触摸显示屏、控制按键实现对全系统的设备协调;数据采集、显示、交换、存储、备份、响应;控制指令发送;设备操作等诸多功能。控制台具备自动控制和手动控制功能。
7、总线采用100M高速工业以太网,用于管理层、控制层及执行层之间的通讯,系统可实现不同控制层级间的无缝对接,网络实时性好。系统所有电气元件可靠动作次数可达100万次,元件可靠性高。用于系统安全检测元件均采用失效预防设计原则,保证了演职人员的人身安全及设备安全。
8、控制系统可以提供所有舞台机械的全功能控制与操作,包括单体设备的控制、设备联锁、设备状态监视、预选择设备、设定运动参数、编组运行、场景记忆、场景序列、故障诊断、系统维护等。
YR-B滚筒系列电动吊杆机:
1、载荷:400-2000Kg;
2、电动机功率:2.2-7.5KW;
3、升降速度:0.1-0.2m/s;
4、行程:定制
5、吊点:2-6吊点;
6、噪音:≤45dB,
7、定位精度:±3mm;
8、悬吊钢缆:5.0mm航空钢丝绳;
9、制动器:低噪音故障保护型安全制动器,电磁双制动;
10、电机:交流异步电动机,转速:1480r/min;
11、接电模式:4极,效率指标符合国标;
12、减速机:斜齿轮减速机,传动效率达94%;安全及检测装置:速度及位置检测,定位精度±3mm,
14、防护等级:≥IP54;
15、绝缘等级:F级;
16、变速器:KAF87;
17、安装模式:B52;
18、速比:60:1;
19、扭矩:1580NM;
20、电源:AC380V,50HZ。
设备为成套设备,包含吊杆杆体、滑轮组、限位开关、断火装置、钢丝绳及绳卡、收线框、线材相关配件等。
YL-300WT皮带式舞台幕布电机:
1、速度:0.4m/s
2、电压:220V
3、功率:300W
4、电流:2.5A
5、频率:50Hz
6、转速:140R
7、扭力:25N
8、负载重量:110kg
9、绝缘等级:E
10、保护温度:80℃
11、含遥控器等配套辅件
