会议厅音视频系统由显示系统、扩声系统、电视会议系统、信号管理系统、综合布线系统、供电系统等子系统组成，可用于保障各类本级或远程视频会议。现以某部会议厅为例，构建会议厅音视频系统。 一、总体设计

部队会议厅建设，一般按照“按需建设、稳定可靠、适度前瞻、注重节约”的总体思路进行系统设计和设备选型。一是按需建设。该会议厅是召开大型会议和进行重要汇报的主场所，是组织重大演训活动的视频导播中枢，需按照这一功能定位组织显示系统和会议扩声系统设计，配置多功能高清混合矩阵、多画面监视墙等设备；二是稳定可靠。鉴于系统保障任务的重要性，需优选质量过硬，有较好售后服务保障的品牌产品，采取环路传输、电源互备、智能管控等技术手段，实现重要汇报和演训活动的万无一失；三是适度前瞻。选型设备性能要与当前军地新建类似系统相当，在屏幕显示、矩阵兼容和扩展能力等主要设备性能选择上，满足未来各类保障任务需求；四是注重节约。统筹好稳定与效益、新建与利旧之间的关系，在充分用好原有可修复设备的基础上，把建设重点放在核心音视频设备的建设上，注重选择性价比高、性能稳定的品牌产品，让有限的经费发挥最大的效益。 二、显示系统设计 （一）确定大屏类型

主流大屏幕主要有DLP、LED、投影拼接屏三种类型。投影拼接屏存在较大色差，大面积投影拼接亮度不均匀，中心亮，边缘暗，不予考虑。DLP与LED大屏比较，DLP大屏幕单位面积分辨率高，画面清晰柔和，适于近距离长时间观看。缺点是拼接缝隙明显，显示整体画面时有割裂感；LED大屏亮度高，视角大，无色差，色彩还原能力强，动态画面响应速度快，无拼缝，适于大面积整屏画面显示。LED的主要问题时亮度过高，长时间观看易疲劳，但可通过选用低亮高灰的产品予以解决。因此，选择LED屏。

项目 DLP LED 对比结果 全屏分辨率 24个以上1080P画面 3-8个1080P画面 DLP好于LED 屏体拼缝 ≤0.5mm 0.1mm LED好于DLP 亮度 300-800cd/㎡ 500-2000cd/㎡ DLP画面柔和，适于近距离长时间观看，但亮度和对比度不高，受环境光影响大；LED亮度、对比度高，色彩饱和度好，画面逼真艳丽，受环境光影响小，但近距离观看，有刺目感，视觉易疲劳 对比度 2000:1 6000:1 亮度均匀性 95% ≥97% LED好于DLP 颜色一致性 按照单元校正，单元之间存在较小色差 单点校正，颜色一致性高 LED好于DLP 灰度等级 1024 1024 相同 观看视角 水平及垂直120-160° 水平及垂直大于160° LED好于DLP 光源寿命 60000小时 100000小时 LED好于DLP 环境要求 温度0-35℃；湿度20%-80%无结露；定期清理机箱灰尘 温度-10℃-40℃；湿度10%-80%无结露；密闭机箱，灰尘无法进入 LED好于DLP 维护空间 1.2m-1.5m 前维护 LED好于DLP 系统安全 光源双备份，信号环路备份 单元板前维护，10秒可更换；电源、控制卡、线路均可双备份 LED好于DLP

（二）确定屏幕规格尺寸

根据显示需求、场地面积、观看范围、美观要求，以及设计规范和工程预算，确定大屏规格尺寸。①显示需求。可同时显示2个4K画面或3个1080P画面。②符合设计规范。根据《会议电视会场系统工程设计规范》，会议厅中间观看位置至大屏位置为20m，大屏高度应为20m/6=3.33m，按照两个16:9屏幕计算，宽度为11.85m。③美观要求。根据墙面尺寸，按照黄金分割比例计算，大屏宽12.34m，高3.47m。④预算要求。暂按高度3.47m、宽度12.34m计算各规格LED大屏显示能力和预算，对比三P1.2、P1.5、P1.8种主流规格，P1.5性价比最高,可同时显示2个4K画面或8个1080P画面，预算为380万元。

规格 显示能力 预算 P1.2 2路4K或18路1080P 616 P1.5 2路4K或8路1080P 380 P1.8 3路1080P 300

综合以上各因素，结合厂家LED大屏模组规格，确定大屏宽度为12.10m±0.1m，高度为3.41m±0.1m。 （三）确定显示系统架构

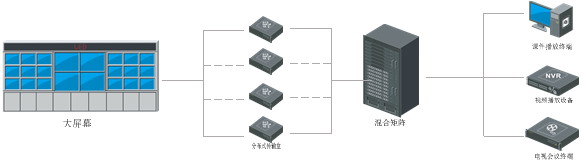

LED大屏采取双备份结构，除LED显示板外，发送卡、接收卡、LED模组电源均为主备在线设计，如LED显示板发生故障，可在10秒钟内更换。该设计，可确保大屏显示系统在重大活动中的安全运行，不间断显示。

三、扩声系统设计 （一）确定系统架构

该会议厅一般用于召开会议、演训导演、观看录像、演讲授课等活动，采用2.1声道系统即可满足需求，同时为确保重大演训活动时的会议保障安全，需采用主备在线设计。

（二）确定技术指标

国家标准《厅堂扩声系统设计规范》将厅堂扩声系统分为文艺演出、多用途和会议3类6级（每类2级）。根据多功能会议厅的日常保障需求，选择以“二级多用途厅堂声学指标”为建设标准，具体如下：

最大声压级 传输频率特性 传声增益 稳态声场不均匀度 早后期 声能比 系统总噪声级 额定通带内≥98dB 以125-4000Hz的平均声压级为0dB，在此频带允许范围内：-6dB到+4dB 125-4000Hz的平均值≥-10dB 1000Hz、4000Hz时≤+8dB 500-2000Hz内1/1倍频带分析的平均值≥+3dB NR-25

（三）音箱设计

音箱设计应首先组织现场勘查，测试建声环境，并根据空间环境确定音箱安装方式。经测试，会议厅混响时间为1.3T60/s，基本满足指标要求。由于观众区为扁平形状，宽26.8m，深22.4m，考虑到应用场景较多，扩声保障较复杂，装修已完成的实际情况，按照隐藏布设的要求，采用分布式音箱布设方式，确保在各种应用场景下，主席台和观众区均能获得高度一致的均匀声场。 四、电视会议系统设计 （一）设备选型

根据全军电视会议系统体系结构，确定本级电视会议系统为中兴、华为或科达等同类型体系架构产品。电视会议服务器应满足64个2M终端、或32个4M专线终端接入，还可同时接入不少于32个4M的IP会议终端。可同时组织不少于3场的混合会议。电视会议终端应满足2M、4M、8M的专线或IP接入，具备高清HDMI、DVI、SDI，或标清CVBS等音视频输入和输出接口，可使用PC控制台进行远程控制。 （二）系统架构

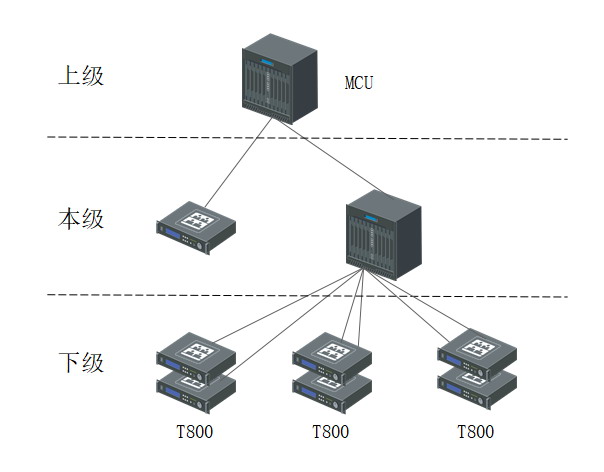

I系统整体采用树型结构，主备在线备份，确保对上、对上实时通联不中断。

五、信号管理系统设计

信号管理系统的核心是视频矩阵，有分布式和集中式两大类。分布式采用IP网络传输、交换、控制视频信号，具有扩展灵活、传输距离远的特点。集中式矩阵一般集中部署在机房，使用高清或标清视频线汇聚视频信号，集中进行交换、转换和控制，传输距离不及分布式，但性价比高，便于集中管控。 根据现场勘查和功能需求，采取集中和分布式相结合方式，在机房布设64*64路集中式矩阵1部，同时在距离较远的显示大屏侧布设分布式传输盒，用于传输大屏显示信号。

六、综合布线子系统

综合布线是系统集成、信号流转、具备功能的基础和关键，必须严格按照国标执行，区分为水平子系统、管理子系统、垂直子系统等。结合实际情况，应关注三个方面： （一）设备连接方式

根据线材特性和预算情况，100m内的音频线路使用直连线，100m以上的音频线路使用网络传输。200m内的标清视频和50m以内的高清视频传输使用直连线，其它使用双绞线传输器。对外和到其它楼层会议室线路采用单模光缆传输。 （二）线路敷设方式

控制室到会议厅线路沿地槽敷设。控制室到各楼层会议室级联线路沿大楼走廊弱电桥架和弱电井敷设。控制室机架短接线使用理线架规整，跨机柜短接线从机柜上方线槽敷设。 七、供电系统

供电系统包括市电、油机供电、UPS应急供电三部分，三位一体，相互支持。系统首用市电，市电中断时，UPS供电系统确保系统持续供电2小时。油机启动后，由UPS供电切换至油机供电。
