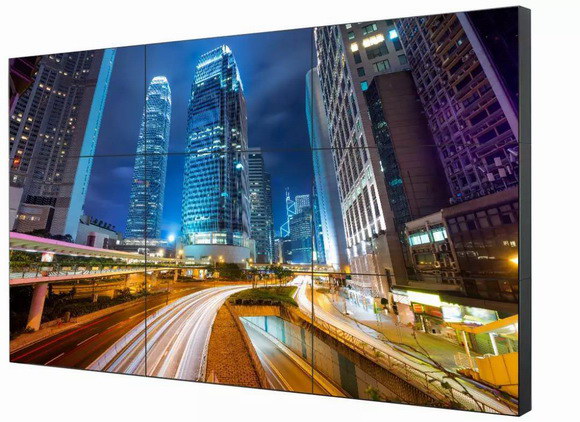

01—拼接屏展示

拼接屏是完整的成品，即挂即用，安装就像搭积木一样简单，单个或多个液晶屏的拼接使用及安装都非常简单。

窄边框设计，做到拼接缝隙3.8mm-0.8mm 不等，外观更出众，并适合大型拼接墙的应用。

三星屏体

尺寸：（46寸/55寸）

LG屏体

尺寸：（49寸/55寸）

自带拼接功能，配合软件可以任意组合拼接成大屏幕,可实现单屏显示，整屏显示和相邻整屏显示；

采用防干扰金属外壳，无辐射，并提供良好的散热，应对任何严格的应用环境；

专为高负荷、全天候显示应用而设计，支持24小时不间断开机运行；

针对安防监控行业长寿命观看静态画面，设计自动消除残影功能，保护液晶屏的长寿命使用

02—矩阵展示

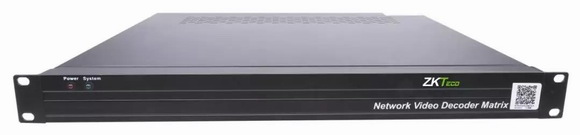

（ZK-VMB8004）

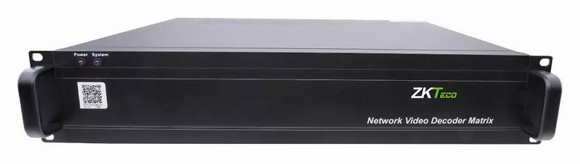

（ZK-VMB8006、ZK-VMB8008、ZK-VMB8010、ZK-VMB8012）

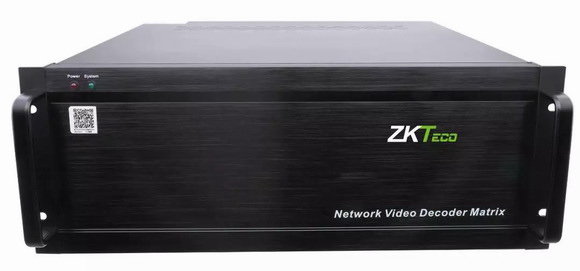

（ZK-VMB8016、ZK-VMB8018、ZK-VMB8020、ZK-VMB8024）

设备结构

采用多模块设计，1U标准机箱可装配2个模块，2U机箱最多6个模块，4U机箱最多12个模块.在有需求时，可定制8U可实现27模块，12U、16U等更大机型，多机可级联。在模块拔插接入的同时，设备另配USB、RS485等标准接口。

设备参数

H.265数字矩阵采用最新的安防专用编解码芯片，专为H.265标准及4K超高清编解码而设计，产品采用嵌入式LINUX架构，保障系统的稳定运行，采用模块化设计，可以在大型、超大型数字安防监控系统中实现解码、编码、拼接、分割、画中画、漫游等功能，为工程项目最大程序解决大数据数字化监控系统提供解码上墙及多信号输入编码等提供一站式解决方案；设备采用全铝标准机箱，结构上大气美观可靠，散热性结构化好。

设备输出：支持2个HDMI2.0接口输出；向下兼容HDMI1.3等版本；支持1个HDMI2.0输出3840×2160@60fps，1个HDMI2.0输出1080P@60fps;单屏支持最大64屏分割

特色功能：支持模式设置、模式自动或手动切换调用、支持视频源按时间段、时间间隔的方式在单个或多个窗口上轮巡

运维：支持远程/本地配置文件导入导出；支持远程/本地升级；支持远程控制

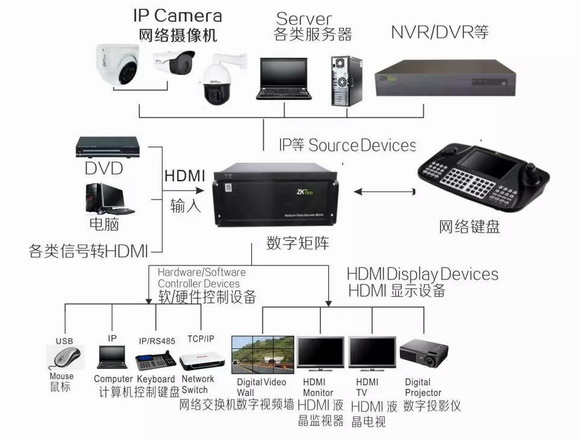

设备连接图
