    一文看懂音响系统设备的连接要点
    更新:2019-9-12 13:42:18 稿件:江门市兰格电子有限公司 调整大小:【

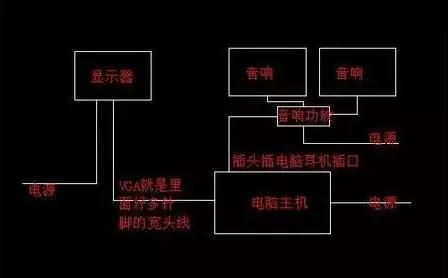

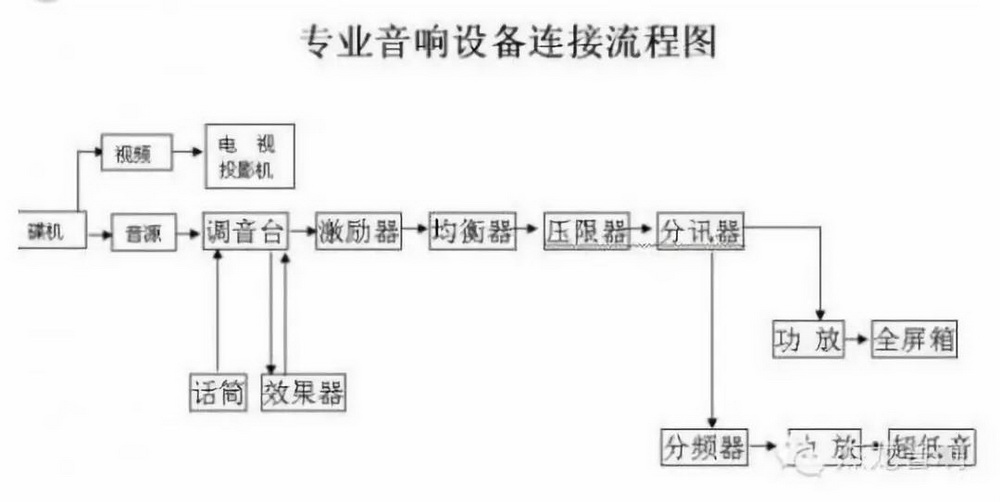

    一、设备连接顺序

    1、低音系统设备连接顺序:

    调音台(1-2编组)→均衡器→分频器→压限器→低音功放→低音音箱。

    2、辅助音响系统设备连接顺序:

    调音台(3-4编组)→均衡器→延时器(可选)→压限器→辅助音箱功放→辅助音箱。

    3、主音响系统设备连接顺序:

    调音台(L-R主通道)→均衡器→激励器(可选)→反馈抑制器(可选)→压限器→主音箱功放→主音箱。

    4、监听系统设备连接顺序:

    调音台(AUX输出)→均衡器→压限器→监听音箱功放→监听音箱。


    二、最简单的系统

    1、组成部分:

    音源设备、调音台、效果器、功放、全频音箱

    2、连接方式

    音源设备-调音台-功放-音箱,设备间采用链式连接。

    链式连接方式:前级设备输出口(OUT 或OUTPUT)与后级设备输入口(IN或INPUT)相连接的方式。

    3、设备接口

    专业设备的接口,无论是卡农口还是直插口,一律使用卡农或大三芯接插件用平衡方式连接,CD机之类用RCA莲花插座输出信号的音源设备,可使用莲花转大二芯线接入调音台LINE IN接口。

    效果器IN口与调音台的推子后 POST AUX SEND口连接(有些台子的推子后辅助输出用FX或EFX表示),效果器OUT与调音台LINE IN连接。

    三、增加均衡器的系统

    1、组成部分:

    音源设备、调音台、均衡器、效果器、功放、全频音箱

    2、连接方式:

    音源设备-调音台-均衡器-功放-全频音箱,链式连接,效果器与调音台连接方式(同1)。

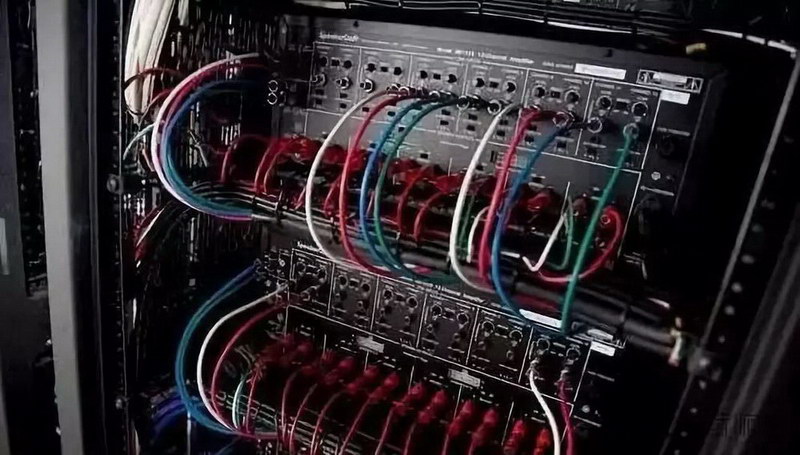

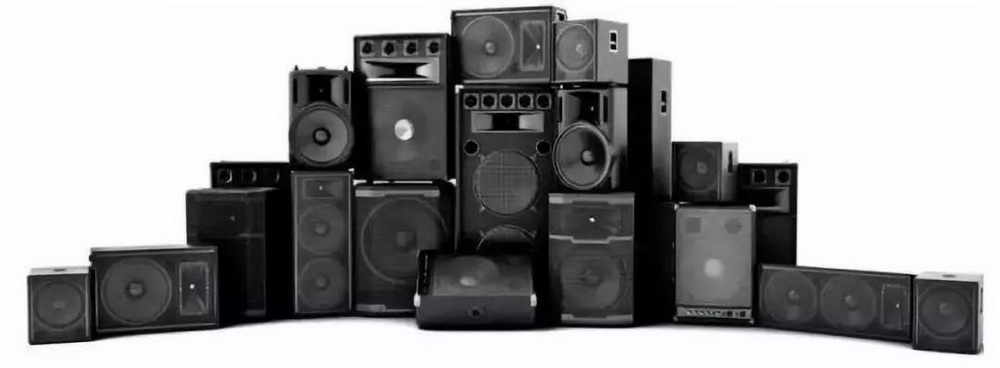

    注:现在一般把多个喇叭组合在一起,形成音箱,也组成了很多种类的音箱。

    四、增加分频器和超低音音箱的系统

    1、组成部分:

    音源设备、调音台、均衡器、分频器、全频音箱功放、超低音功放、全频音箱、超低频音箱

    2、连接方式:

    音源设备-调音台-均衡器-分频器-(分频器HIGH OUT接全频音箱功放,分频器LOW OUT接超低音音箱功放)-(全频音箱和超低音音箱)

    链式连接,效果器接法(同1)。


    五、增加限幅器的系统

    1、组成部分:

    音源设备、调音台、均衡器、分频器、压限器、全频音箱功放、超低音功放、全频音箱、超低频音箱。

    2、连接方式:

    音源设备-调音台-均衡器-分频器(两路输出)-限幅器(分频器输出两路分别接限幅器输入两路)-(全频音箱配套功放+超低音音箱配套功放)-(全频音箱+超低音音箱)

    主系统链式连接,效果器接法(同1),压限器设置到限幅状态。




    注:全频音箱可视具体情况采用通过分频器分频或者不经过分频的方式。

    六、增加激励器的系统

    1、连接方式:

    激励器的连接方法同效果器,从调音台AUX输出到激励器IN,激励器OUT到调音台LINE IN。

    激励器是效果器的一种,属于“电子味精”,不要串在主系统里。如果激励器串在主系统里,就相当于上了一桌子的菜,不管是否鲜美,一律加上味精。

    七、舞台返听系统

    信号取自调音台PRE AUX(FB或MON);

    推子前输出(也可根据操作习惯或要求高低取自其他信号输出口,比如编组或者推子后辅助输出口等)-均衡器-功放-返听音箱。

    八、使用INSERT(插入)方式接入设备

    做一条INSERT线(一端是大三芯插头,另外一端是两个大二芯插头,具体做法论坛有介绍,自己搜索一下),INSERT线的大三芯插头插入调音台INSERT插座,另一端与大三芯插头的尖相连的大二芯插头插入外接设备的IN,另一大二芯插头接入外接设备的OUT,这台设备就串进调音台信号通道了。

    九、使用数字音频处理器的系统

    音源设备-调音台-处理器-各类音箱配套功放-各类音箱。效果器接法同1。

    注:话筒信号接入调音台MIC IN,CD机等音源设备信号接入调音台LINE IN,无线话筒接收机如信号接到卡农输出口,接入调音台MIC IN,如信号取自6.35mm直插输出口,则接入调音台LINE IN。

    效果器或激励器信号来自调音台哪个AUX输出(比如AUX3),那么返回到调音台的通道上的对应AUX旋钮(比如AUX3)不要打开,要不就会在调音台和效果器之间产生回授啸叫。

    要想玩好一个系统,科学配置是第一步,正确连接系统是第二步,如何设置和调试就是另外的问题了。当然我们还是要根据需要和设备的数量来灵活安排设备连接时的顺序,以上顺序只供参考。
