如何合理搭配舞台接口箱
更新时间:2018-7-25 10:08:49 编辑:沐卉 文章来源:安恒利国际 调整文字大小:【

当我们为一场现场演出进行扩声的时候,调音台往往位于观众席的后方,这就需要舞台上的音源设备(输入)和扬声器(输出)等通过大量长距离的线缆连接至调音台,增加了线缆的使用成本和故障概率。且万一出现故障,也将耗费大量时间排查。

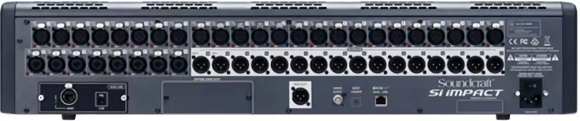

当我们使用Soundcraft Si Impact数字调音台和MSB舞台接口箱,就可以把MSB舞台接口箱放置在舞台区域。比如,一个MSB给到现场乐队使用,所有乐器和人声可以连接MSB的输入,乐队返听可以连接MSB的输出,这样现场乐队就可以通过很短距离的线缆完成布置。再添加一个MSB,可以连接其他现场音源并且为舞台主扩声等音箱提供输出信号,只需要连接两条Cat 5电缆到Si Impact数字调音台即可,不再需要繁琐和大量的长距离模拟信号线缆的布置连接,提高了现场演出的安全可靠性和效率。

通过MADI实现I/O扩展

Soundcraft Si Impact数字调音台可以通过可选配扩展卡,增加I/O性能,这些扩展卡都是目前音频领域主要的互连通信工业标准化接口,比如MADI。通过内置的Soundcraft舞台接口箱连接功能,Si Impact可以让您按需布置I/O。例如为乐队现场表演布置舞台接口箱,或者通过一条Cat 5电缆将其放置在录音棚的演播室中。

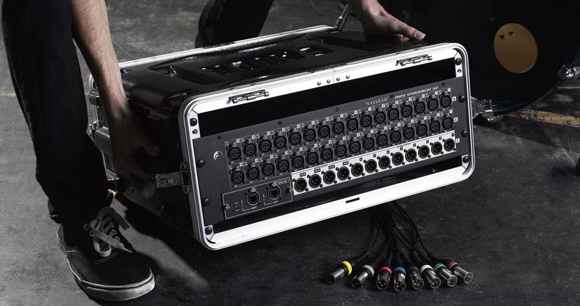

MSB舞台接口箱

可选用的Soundcraft MSB舞台接口箱包括:MSB 32RMSB 16RMSB 32iMSB 16i

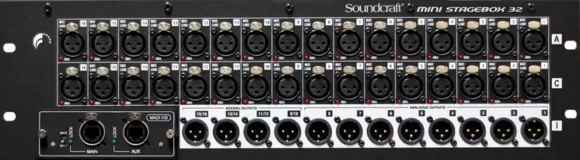

▼MSB 32R

▼MSB 16R

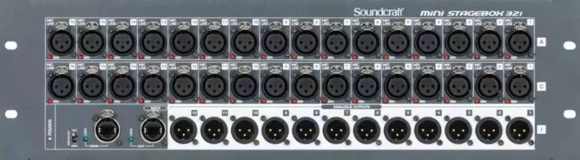

▼MSB 32i

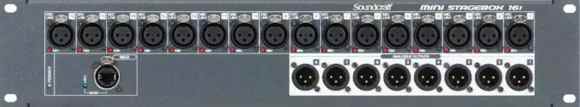

▼MSB 16i

MSB 32RGB30话放)

32模拟输入、8模拟输出、8 AES输出

插卡式双网口MADI卡并附赠一块调音台端卡

MSB 16RGB30话放)

16模拟输入、8模拟输出

插卡式单网口MADI卡并附赠一块调音台端卡

MSB 32iSTUDER设计话放)

32模拟输入、12模拟输出

内置式双网口MADI

MSB 16iSTUDER设计话放)

16模拟输入、8模拟输出

内置式单网口MADI

这些舞台接口箱通过Cat 5电缆连接,有效传输距离达100米。如果需要更长距离的信号传递,可以配置光纤MADI接口,使用光纤线缆连接使用。

现在ACE也提供为用户改装MSB舞台接口箱光纤套装的服务,可支持单模或多模光纤。

调音台附赠的MADI/USB扩展卡

Soundcraft Si Impact数字调音台自带一块MADI/USB扩展卡。MADI接口可连接Soundcraft迷你舞台接口箱,获得更多用于混音的带话放输入通道。内置32路输入/32路输出USB录音和播放接口,支持连接PCMAC,直接将多轨录音传输到任何数字音频工作站。并支持与DAW收发多达32路输入和32路输出,用于录音和播放。不仅可使录音更快捷,而且也拥有一流的音质。

除了本机自带的一块MADI/USB扩展卡外,Si Impact还支持第二卡槽来扩展性能。

如果添加第二个MADI扩展卡就能够同时连接两个Soundcraft迷你舞台接口箱(32R32i16R16i),最多可获得96个话放。

Soundcraft Si Impact数字调音台就是拥有如此出色的性能。
